热成像在检测PCB电路板中的作用

由于集成电路部件安装在电路板上,新闻媒体称他为IC板,但实质上他并不等同于印刷电路板。我们通常说印刷电路板是指裸板-即没有上部组件的电路板。在PCB板设计和 电路板过程中,工程师不仅需要防止PCB板在制造过程中意外遇到,还需要避免设计错误。

  红外热像仪在PCB电路板中起什么作用呢?接下来一起看看吧!!!

  由于集成电路部件安装在电路板上,新闻媒体称他为IC板,但实质上他并不等同于印刷电路板。我们通常说印刷电路板是指裸板-即没有上部组件的电路板。在PCB板设计和 电路板过程中,工程师不仅需要防止PCB板在制造过程中意外遇到,还需要避免设计错误。

  PCB(印刷电路板)电路板常见的故障

  1,电路板 短路

  2,PCB焊点变成金黄色:

  3,电路板上的黑色和颗粒状触点

  4,PCB组件松动或未对准

  5,开路电路板

  6,焊接问题

  7,PCB板的不良也受环境影响

  8,人为错误

  热成像在检测PCB电路板中的作用

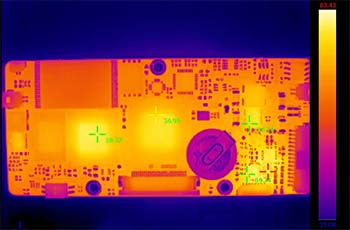

  电路板中各元器件在正常工作状态下散发的热量有固定范围,当电路板功能正常但功耗(发热量)增加,温度上升时,说明电路板处于亚健康状态。电路板体积小,结构复杂,传统检测有不可避免的局限性。利用红外热成像技术检修故障电路板有绝对的优势。热成像系统用来产生和获取生产线上电路板的热成像信息.,检测PCB在制造过程中的缺陷或缺陷防止,进行过程控制,通过改正工艺来消除或减少缺陷,监控具体生产状况,并为生产工艺的调整提供必要的依据。如进行贴片质量检验、印刷质量检验、焊接质量检验及多层陶瓷基片封装质量检验等。这是一种无损在线检测技术,能够快速定位缺陷。
