分析Pico示波器应用之二——电力谐波的测量

      由于交流电网有效分量为工频单一频率，因此任何与工频频率不同的成分都可以称之为谐波。由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。主要非线性负载有UPS、开关电源、整流器、变频器、逆变器等。

       谐波的危害十分严重。谐波使电能的生产、传输和利用的效率降低，使电气设备过热，产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障和烧毁。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还引起继电保护和自动装置误动作，使电能计量出现混乱。对于电力系统外部，谐波对通信设备和电子设备会产生严重干扰。

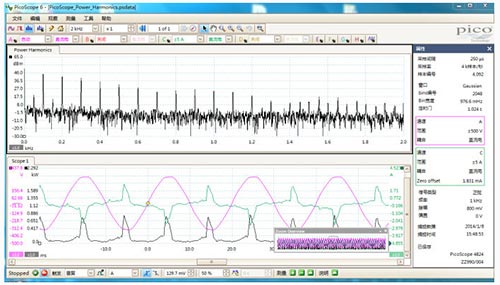

       但由于电力系统的谐波受到随机性、非平稳性、分布性等多方面因素影响，要进行实时准确的检测并不容易。Pico示波器可以使您方便的查看电力谐波的时域波形和频域波形，方便您对当前电力谐波的情况进行分析。下图为使用英国Pico Technology公司的八通道示波器Pico4824测得的电力谐波波形图。

Pico4824参数：20MHz带宽，80MS/s采样率，256MS缓存，12位分辨率

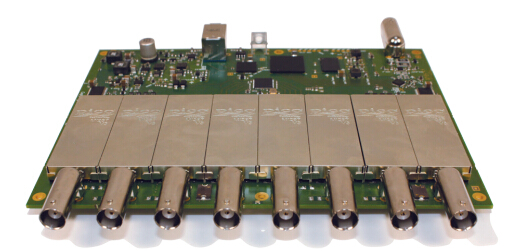

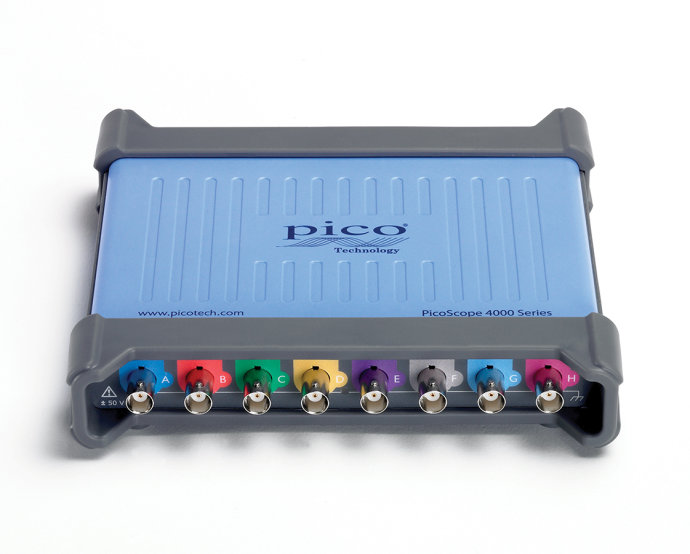

产品图片及内部结构如下所示：
