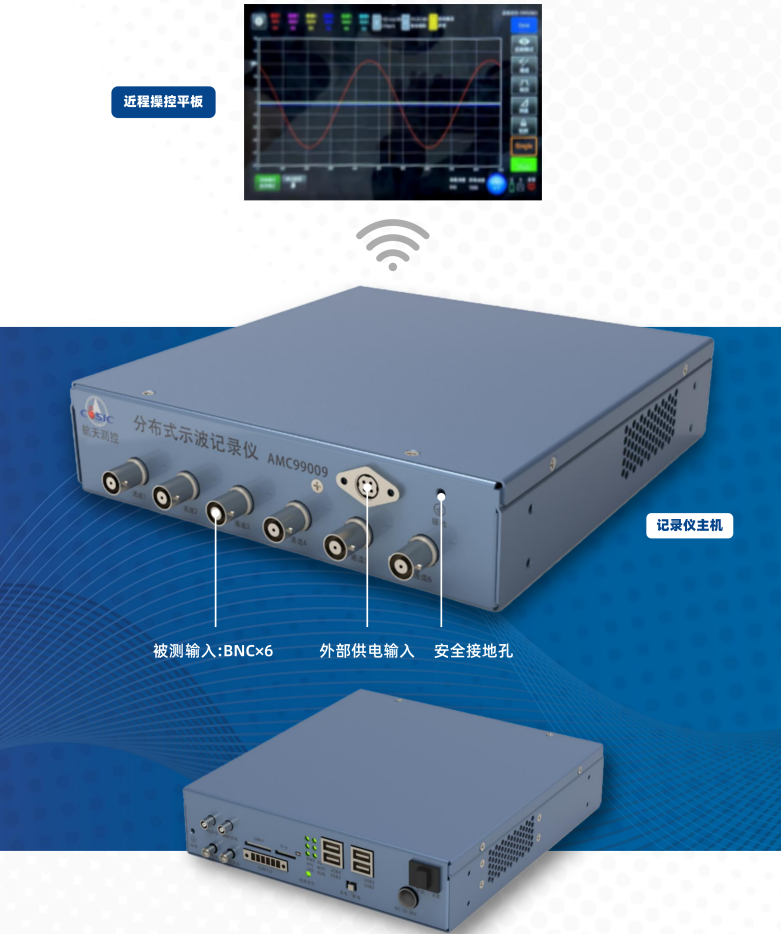

航天测控AMC99009分布式示波记录仪属于分布式多节点同步示波记录仪，核心区别于单台台式仪器：支持多设备远距离光纤 / 以太网组网、跨点位纳秒级同步采集、通道全隔离、兼具示波器瞬态波形抓取 + 记录仪超长时间连续存储两大核心能力，主打多测点异地同步、强电气隔离、超大通道规模、长时间故障溯源，下面介绍可测全部项目。
一、核心基础电气信号通用测量(单节点 / 分布式组网均可)
1. 时域波形与常规电参测量
电压(交直流、峰峰值、有效值、偏置)、电流(搭配电流探头)、频率、周期、占空比、上升 / 下降沿、过冲振铃、相位差、时序延时、毛刺尖峰、噪声纹波、抖动、欠幅脉冲、信号丢失、串扰干扰、电压跌落 / 浪涌、短路瞬态波形。
2. 多维度数学运算与频谱分析
●通道加减乘除、功率计算(V×I)、积分 / 微分、FFT 频谱谐波分析、THD 总谐波失真、信噪比、干扰频点定位;
●线剖面、等温线、趋势曲线、极值 / 均值 / 方差批量统计。
3. 脉冲类转速 / 计数测量
脉冲信号计数、电机转速、编码器脉冲、流量脉冲、里程换算、频率累计、脉冲宽度、间歇触发信号捕捉。
二、分布式跨区域同步专项测试
可将多个 AMC99009 采集单元部署在不同机柜、不同车间、不同楼层、整台大型设备多处测点，光纤 / PTP 时钟全网同步，多节点时间误差ns 级，统一触发、同步录波，解决单台仪器布线受限、共地干扰、远距离无法同步的痛点：
1.大型整机多点时序联动测试
变频器多驱动单元、大型伺服系统、盾构机 / 工程机械多电控箱、发电机组多控制柜、舰船车载多模块，同时采集多处电压电流与控制信号，分析整机联动时序、指令下发延迟、多回路动作先后逻辑。
2.高压设备分区域绝缘与电参同步监测
变电站开关柜、变压器高低压侧、电缆首端 + 末端同步采集，比对三相电压电流相位，定位接地、漏电、不平衡故障;长距离电缆全线分段多点同步录波。
3.储能 / 动力电池集群分布式监测
电池 PACK 簇、多组储能机柜分散布置采集，每台单元监测一簇电芯电压、温度、总压总流，全网同步记录充放电全过程压差、热失控前兆、保护动作时序。
4.产线多工位同步工况采集
自动化流水线多台电机、传感器、PLC 点位异地布点，同步抓取设备启停、故障停机瞬间全链路波形，追溯工序异常根源。
三、全隔离通道强干扰场景电力电源类测试
本机单通道电气完全隔离，可悬浮测量、多路不同参考地信号同时采集，杜绝地环路烧坏仪器与测量失真：
1. 开关电源 / DC-DC / 逆变器研发全项测试
输入上电浪涌、软启动、输出纹波噪声、负载阶跃瞬态响应、OCP 过流 / OVP 过压 / OTP 过热保护触发波形、打嗝保护、短路冲击、环路稳定性、MOS 管开关损耗、续流二极管波形、多路电源轨上电时序。
2. 三相交流电、变频器、UPS、光伏逆变器测试
三相电压 / 电流 / 功率 / 功率因数 / 谐波 / 不平衡度;整流逆变前后波形对比;并网谐波、孤岛保护、低电压穿越、启停冲击电流、效率测算。
3. 高压电气设备预防性试验
互感器、避雷器、电容器组、母线排、电缆接头温升对应电信号录波;局放关联波形捕捉、合闸分闸操作过电压、雷电冲击模拟波形记录。
四、超长时连续记录 + 偶发故障无遗漏捕获(记录仪核心能力)
1.长期趋势记录：固态硬盘本地存储 + 上位机硬盘归档，可连续数天～数月不间断采集，记录缓慢变化信号：电池老化曲线、设备温升漂移、电网电压日波动、环境传感器慢变量。
2.双模式混合捕获：低速采样记录整体运行趋势，触发瞬间自动切最高采样率抓取微秒级瞬态故障，不漏掉几天才出现一次的死机、跳闸、误触发、间歇性丢包问题，支持分段存储、触发自动存盘、异常告警。
3.可导出波形数据、报表、Excel 台账，用于可靠性老化测试、型式试验数据留存。
五、传感器非电物理量采集(搭配适配传感器)
模块接入各类变送器直接采集，分布式组网做全域环境与工况监测：
●温度：热电偶、PT100 热电阻多点测温;
●力学：应变片应力、压力传感器、冲击力、振动加速度;
●流体：流量、液位、风压、液压油压;
●环境：湿度、光照、位移形变。
六、总线协议解码与嵌入式时序调试
标配串行总线触发 + 协议解析，多通道同步解码多路通信链路：
UART/RS485/Modbus、CAN/CAN-FD、LIN、I2C、SPI、1-Wire、以太网低速报文;
可同时观测主控芯片 IO 电平 + 总线报文 + 电源电压三者时序，排查通讯丢包、总线干扰、指令误收发问题;
多节点组网可跨设备解析主从多模块之间交互报文。
七、混合信号 MSO 逻辑时序分析(选配数字通道模块)
单单元扩展多路数字逻辑通道，模拟电压 + 数字引脚同步采集：
FPGA/MCU 程序时序、并行总线、IO 中断、按键触发、看门狗复位、软硬件时序冲突、程序跑飞瞬间电平状态锁定。
八、新能源汽车与车载电控系统测试
1.整车高压系统：OBC 车载充电机、DC-DC、电机控制器、BMS 高压回路电压电流、绝缘监测信号、预充上电时序;
2.车载总线：整车 CAN/LIN/ 以太网总线分布式多点录波，排查网关转发异常、ECU 信号冲突;
3.电池包多分区分布式采集，监测电芯压差、高压接触器通断波形、碰撞下断电保护动作。
九、工业自动化与轨道交通场景
1.PLC、伺服驱动器、机器人多轴控制器同步采集位置环 / 速度环 / 电流环波形，调试伺服增益、共振抑制、启停抖动;
2.地铁 / 高铁牵引变流器、辅助电源、车门控制、信号系统跨车厢分布式布点录波，车载设备耐久工况长期监测;
3.风电变桨系统、风机主控机舱与塔底远距离同步测量。
十、科研试验、可靠性与冲击瞬态试验
1.材料冲击、爆破、力学拉伸瞬间高速波形捕获;
2.电磁兼容 EMI 干扰排查，FFT 定位辐射骚扰频点;
3.雷击浪涌、静电 ESD、电压跌落抗扰度试验全程录波;
4.结构振动模态测试、多测点加速度信号同步采集分析。
十一、程控自动化与系统集成
自带网口、SDK 二次开发包，支持 Python/LabVIEW/C# 程控：
1.接入产线 ATE 自动化测试工装，批量测试判定、数据自动上传 MES;
2.接入 DCS、SCADA 工业控制系统，作为前端采集终端;
3.远程组网多台设备集中管控、下发触发指令、批量下载数据。
和常规台式示波器 / 普通记录仪核心区别总结
1.普通示波器：通道少、不能远距离组网、存储短，适合单点短时间看波形;
2.无同步记录仪：只能慢采趋势，抓不了瞬态毛刺与脉冲;
3.AMC99009：分布式组网 + ns 同步 + 全隔离通道 + 高速示波瞬态捕捉 + 超长时间记录仪存储，是大型多测点、强干扰、异地同步、长期故障溯源场景的专用示波记录仪。
