示波探头的选用应注意什么问题?

探测器是我们观察波形的第一步,它是把被测设备和示波器输入端的电子元件连接起来,工程师每天用它来捕捉波形,进行测试分析。那示波器探头的选用应注意些什么呢?

  示波探头的选用应注意什么问题?

  示波探头的选用应注意哪些问题?大家一起来了解一下!!!

  探测器是我们观察波形的第一步,它是把被测设备和示波器输入端的电子元件连接起来,工程师每天用它来捕捉波形,进行测试分析。那示波器探头的选用应注意些什么呢?

  (1)带宽

  选择探针的第一个参数是带宽,探针与示波器具有相同的带宽定义。

  怎样根据测得的信号频率来选择合适带宽的探针?

  例如,在方波中,1Ma的方波是由1Ma、3Ma、5Ma、7Ma...等正弦波叠加而成的,为了得到较完整的方波信息,最少需要5个谐波分量,并且为了得到更精确的信息,需要更多的谐波分量。因此在选择示波器和探头带宽时,至少要选择带宽超过5次谐波频率的方波信号。

  (2)阻抗匹配

  传感器输入阻抗等于一个电阻并联在被测电路上,对被测信号具有分压和加载作用,选择不当会影响测量信号的振幅和直流偏置。为了减少对测试电路的负荷影响,探头的输入阻抗应与所用示波器的输入阻抗相匹配。另需注意的是,输入阻抗会随频率的增加而降低。

  (3)探头衰减比

  当用示波器探头时,都会看到上述两个衰减系数,一个是1X、10X,另一个是100X。衰变系数是指探测信号振幅的衰变比例,如1X的探测信号不衰变,10X的探测信号则把探测信号振幅降低到原来的1/10。当使用探针时,需要根据探针的衰减系数在示波器上设定相应的比值,以获得真实值。

  (4)上升时间

  上升时间 指的是测量信号沿(10%~90%)上升时的最短时间,我们可以将此参数理解为,上升沿测试的灵敏度,上升时间越短,灵敏度越高,那么对于被测信号的还原度就越高。

  当测量脉冲信号上升或下降的时间时,为了保证合理的精度,探针和示波器的总上升时间应为被测脉冲信号的3~5倍。测得脉冲速度是示波器/探针组合上升时间的3倍,预期能测量出5%误差范围内的脉冲上升时间。

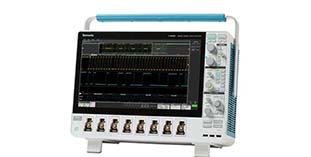

  需要购买Tektronix示波器,欢迎咨询广州美达克数据科技有限公司
