怎样使用示波器准确捕捉异常?

利用滚动进行分析问题时,要用肉眼判断异常,当捕捉到异常后,手工停止采样,这是一种困难的过程。本文推荐一种在线监测异常的方法,先打开ZDS4000的滚动测量功能,再通过网络读取测量值,判断有无异常,最后停止对示波器进行采样。

  怎样使用示波器准确捕捉异常?下面一起看看吧!!!

  第一、滚动模式。

  你可能很少用到滚动模式,但是它是分析问题最简单、最粗暴的方法。简单来说,就是确定异常将持续多久,以及采样率是否足够。

  第二,滚动方式+在线监控。

  利用滚动进行分析问题时,要用肉眼判断异常,当捕捉到异常后,手工停止采样,这是一种困难的过程。本文推荐一种在线监测异常的方法,先打开ZDS4000的滚动测量功能,再通过网络读取测量值,判断有无异常,最后停止对示波器进行采样。


  第三,触发+分段存储。

  触发器是示波器使用最多的功能之一,具体设置比较复杂,可以按照以下思路来操作:

  1.使用哪个频道进行触发?设定触点来源。

  2.反常情况怎么样?设定触发类型和触发水平。

  3.异乎寻常地一闪而过?开启模板触发,并将模板移动到该异常波形所在区域。

  4.异常如何在捕获后自动停止?点Single运行,捕获一个异常后自动停止。

  5.如何多次收集异常?设定“正常触发”,点RUN运行,多次采集后手动停止,开启分段存储(Seg),浏览所有捕获的异常。

  无滚动方式下,采样存在死区说明,死区出现异常,抓不到也不会显示在屏幕上。根据示波器刷新率的指标可以确定死区时间,刷新率越高,死区时间越短,捕获异常的准确率越高。

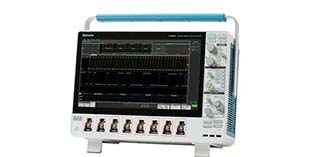

  需要购买Tektronix示波器,欢迎咨询广州美达克数据科技有限公司
