  示波器的用法技巧是什么?

  大家知道示波器的使用方法吗?请大家一起去了解一下!!!


  (1)示波器使用前,务必先校准和补偿

  校准工作的主要目的是使当前测量值在最优状态下不受外部温度环境的影响。校验方法是调用示波器内自装的校验文件进行校验,基本上就是按下校验键即可。

  这种补偿是为了使输入示波器的信号不因阻抗不匹配而出现信号完整性问题。其补偿方法是将探头接到示波器的方波信号引脚(这种引脚示波器都会有,主要是用于补偿校正),用一把小的放大器调节探头的松紧,使方波信号呈现正确的形状。过大的补偿会引起波形上冲,过小的补偿会引起波形上冲。

  (2)调整示波器的范围、时域、中心点坐标等使波形达到最优的观测状态

  (3)电源文波测量

  电源文波的正确测量方法:

  a.去掉探头的盖子,以减少探头引入的寄生电感;

  b.尽量减少地线回路,地线在探头上,或直接使用地线夹(许多示波器供应商都有,eg.R&W);

  c.把一个10uF和一个0.1uF的电容合并为一个10uF和一个20MHz的电容,同时把示波器的带宽限制在20MHz,作为一种低通滤波,以防止高频信号串扰造成测量不准;

  d.基于奈奎斯特采样率,时序选择选择使测量频率大于开关频率的2倍;

  e.试验点应远离干扰源。

  (4)变压器的原边和副边使用差分探头,而副边使用普通探头,不能同时使用不同的探头,因为普通探头彼此相通,而主副边则有电压差,这将使示波器的地与地之间发生震动,有烧毁示波器的危险。

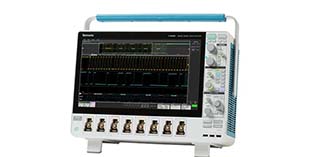

  需要购买Tektronix示波器,欢迎咨询广州美达克数据科技有限公司
