什么是示波器电流探头

　　对示波器这词耳熟能详，大家了解示波器电流探头吗?不了解的没关系，看了以下这篇文章，相信大家对示波器探头会有一定的认识。

　　产生与待测电路内的电流成正比的电压输出的传感器称为“电流探头”。电阻器 和1:1的电压探头就属于这类探头(图 1)，它们在某些情况下是有用的方法。 然而，将电阻器插入待测电路有一些缺点。 产生足够大的电压降以适当的方式记录在示波器上可能严重影响电路的工作，所以应在电流待监视处将探头的接地引线与电路 相连。利用差动探头允许测量那些不能接地的节点的电流。

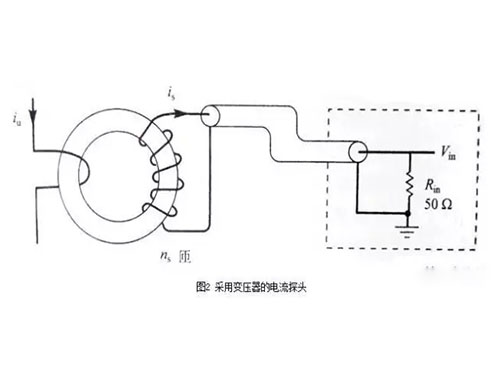

　　可以提供利用变压器的电流探头，它相当于将一个小电阻器插人待测电路(图 2)。处于探头尖顶内具有ns匝的次级绕组的变压器，驱动用50写Ω电阻器在示波器输如处端接的探头电缆。待测电路内的待测电流流过单匝初级绕组。由于依赖于变压器，故这种方法不能测量直流电流，即它属于交流耦合法。

　　示波器电流探头特点

　　简单地测量电流通过tekr0be bnc接口.直接与tds系列示波器相连分芯芯结构，可以简便地接入电路dc到50mhz带宽15安dc十峰值ac电流50安峰值脉冲电流500*0.000001(安培-秒)。

　　性能： 1.带宽dc至50mhz。 2.最大dc+峰值ac电流—15a。 3.最大峰值脉冲电流—50a。 4.最小灵敏度—10ma/ 格。 5.dc精度— 6.±1%(带探头校准器) 7.±3%(不带探头校准器)。 8.最大裸线电压—300v(cat︱)。

　　使用注意事项

　　1.通过对损坏电流探头的故障分析，发现容易损坏的探头部位大致有： 2.与电流放大器连接的电路板; 3.电流探头的磁环坏; 4.电流探头的磁环线圈; 5.电流探头的滑动夹子的外观损坏; 6.电缆线断路。 7.电流探头损坏的原因，预防损坏的方法及使用说明上述五个部分损坏的原因可归纳如下： 8.电流放大器开电后，插拔电流探头而引起的电路板损坏。 9.预防损坏的方法：- 切记不要带电插拔电流探头 10.磁环是易碎的材料，掉地或使用时用力过猛都容易使它破损。有损伤/损坏的磁环会造成测试不准或不能再测出电流。 11.预防损坏及使用的方法：- 使用时避免掉地或用力过猛 12.磁环线圈比较细，过流会导致线圈烧毁。 13.预防损坏的方法: - 使用时避免负载过流 14.电流夹子不对齐，裂痕都会使测试不准或无法测出电流。注意，推动夹子过程要小心。 15.预防损坏的方法: - 使用时电流夹子要对齐。注意，并在推动夹子过程时要小心 16.电缆线被太使劲拉、扭等会容易损坏。 17.预防损坏的方法: - 使用时电缆线不要太使劲拉、扭等。
