  什么是信号发生器?信号发生器分为哪几种类型呢?接下来一起了解一下吧!!!

  什么是信号发生器

  波形发生器是一种数据 信号发生器 ,在调试硬件时,常常需要加入一些信号,以观察电路工作是否正常。用一般的信号发生器,不但笨重,而且只发一些简单的波形,不能满足需要。例如用户要调试串口通信程序时,就要在计算机上写好一段程序,再用线连接计算机和用户实验板,如果不正常,不知道是通讯线有问题还是程序有问题。用E2000/L的波形发生器功能,就可以定义串口数据。通过逻辑探勾输出,调试起来简单快捷。

  信号发生器分为哪几种类型呢

  模拟信号发生器和混合信号发生器

  模拟信号发生器和混合信号发生器的类型——任意波形发生器

  从历史上看,生成各种波形的任务一直使用单独的专用信号发生器完成,从超纯音频正弦波发生器到几GHz 的RF 信号发生器。尽管有许多商用解决方案,但用户通常必须根据手边的项目定制设计或改动信号发生器。设计仪器质量的信号发生器非常困难,当然设计辅助测试设备会占用项目的宝贵时间。

  幸运的是,数字采样技术和信号处理技术给我们带来了一个解决方案,可以使用一台仪器 - 任意波形发生器满足几乎任何类型的信号发生需求。任意波形发生器可以分成任意波形/ 函数发生器 (AFG) 和任意波形发生器 (AWG)。

  任意波形/ 函数发生器 (AFG)

  任意波形/ 函数发生器 (AFG) 满足了广泛的激励需求;事实上,它是当前业内流行的信号发生器结构。一般来说,这一仪器提供的波形变化要少于AWG 同等仪器,但具有杰出的稳定性及能够快速响应频率变化。如果DUT 要求典型的正弦波和方波( 及其它),并能够在两个频率之间几乎即时开关,那么任意波形/ 函数发生器(AFG) 提供了适当的工具。另一个特点是AFG 的成本低,对不要求AWG 通用性的应用极具吸引力。

  AFG 的许多功能与AWG 相同,但AFG 设计成更加专用的仪器。AFG 提供了许多独特优势:它生成稳定的标准形状的波形,特别是最重要的正弦波和方波,而且精确、捷变。捷变是指能够迅速干净地从一个频率转到另一个频率。

  大多数AFG 提供了用户熟悉的下述波形的某个子集:

  正弦波

  方波

  三角波

  扫描

  脉冲

  锯齿波

  调制

  半正弦波

  当然AWG 也能提供这些波形,但当前AFG 是为改善输出信号的相位、频率和幅度控制而设计的。此外,许多AFG 提供了从内部来源或外部来源调制信号的方式,这对某些类型的标准一致性测试至关重要。

  过去,AFG 使用模拟振荡器和信号调节创建输出信号。最新的AFG 依赖直接数字合成(DDS) 技术确定样点从存储器中输出时钟的速率。

  DDS 技术使用一个时钟频率生成仪器范围内的任何频率,来合成波形。图16 以简化形式概括了基于DDS的AFG 结构。

  在相位累加器电路中,Delta (D) 相位寄存器接收来自频率控制器的指令,表示输出信号将在每个连续周期中前进的相位增量。在现代高性能AFG 中,相位分辨率可能会低到1/230,即约为1/1,000,000,000。相位累加器的输出作为AFG 波形存储器部分的时钟使用。仪器操作几乎与AWG 相同,但有一个明显例外是波形存储器一般只包含部分基本信号,如正弦波和方波。模拟输出电路基本上是一个固定频率的低通滤波器,保证只有感兴趣的编程频率( 没有时钟人工信号) 离开AFG 输出。

  为了解相位累加器怎样创建频率,想象一下控制器把值1 发送到30 位D 相位寄存器。相位累加器D 输出寄存器将在每个周期中前进360 ÷ 230,因为360 度代表着仪器输出波形的一个完整周期。因此,D 相位寄存器值1 在AFG 范围内生成频率最低的波形,要求整整2D 增量,创建一个周期。电路将保持在这一频率,直到D 相位寄存器加载一个新值。

  大于1 的值将更迅速地前进通过360 度,生成更高的输出频率 ( 某些AFG 采用不同的方法:它们跳过某些样点,从而更快地阅读存储器,提高输出频率)。唯一的变化是相位值由频率控制器提供,根本不需要改变主时钟频率。此外,它允许波形从波形周期内的任何点开始。

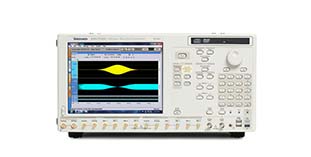

  任意波形发生器 (AWG)

  不管您在磁盘驱动器检定中需要由精确的Lorentzian脉冲定形的数据流,还是需要复调制RF 信号测试基于GSM 或基于CDMA 的手机,任意波形发生器 (AWG)都可以生成您想得到的任何波形。您可以使用各种方法,从数学公式到“画出”波形,创建所需的输出。

  从本质上看,任意波形发生器 (AWG) 是一种完善的播放系统,它根据存储的数字数据提供波形,这些数字数据描述了AC 信号不断变化的电压电平。它是一种方框图看起来很简单的工具。为解释AWG 概念,我们举一个大家熟悉的例子,比如实时读出存储数据的唱片机( 在AWG 中是自己的波形存储器;在唱片机中是唱片本身)。它们都输出一个模拟信号或波形

  混合信号发生器系统和控制功能

  与作为完整测量解决方案激励单元的角色一样,混合信号发生器的控制和子系统采用专门设计,加快了各种波形类型的开发速度,提供了拥有完整保真度的波形。

  最基本的、经常处理的信号参数都有自己专用的前面板控制功能。比较复杂的操作及需要频次较低的操作则通过仪器显示屏上的菜单进入。

  Level Control ( 电平控制) 负责设置输出信号的幅度和偏置电平。在图19 所示的信号发生器中,前面板上的专用电平控制功能可以简便地设置幅度和偏置值,而不必依赖多级菜单。

  Timing Control ( 定时控制) 通过控制采样率,设置输出信号的频率。这里,基于硬件的专用控制功能也简化了基本水平参数的设置。
