信号发生器如何使用和选择时需注意哪些要素
顾名思义,信号发生器是作为电子测量激励源的信号来源。大多数电路要求某种幅度随时间变化的输入信号。信号可以是真实的双极AC1信号(峰值在接地参考点上下振荡),也可以在DC偏置(可正可负)范围内变化。
信号发生器如何使用呢?选择信号发生器时需注意哪些要素呢?接下来一起看看吧!!!

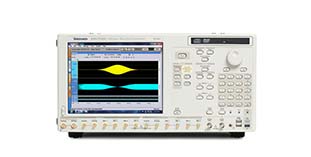

信号发生器是什么
顾名思义,信号发生器是作为电子测量激励源的信号来源。大多数电路要求某种幅度随时间变化的输入信号。信号可以是真实的双极AC1信号(峰值在接地参考点上下振荡),也可以在DC偏置(可正可负)范围内变化。它可以是正弦波或其它模拟函数、数字脉冲、二进制码型或纯任意波形。
信号发生器可以提供“理想”的波形,它可以在其提供的信号中增加已知的、数量和类型可重复的失真(或误差)。参见图2。这一特点是信号发生器最大的特点,因为通常不可能只使用电路本身在所需的时间和地点创建可以预测的失真。在存在这些失真的信号时,DUT响应可以揭示其处理落在正常性能条件外的极限情况。
正常情况下,“AC”一词是指信号在0V(接地)参考周围变正和变负,因此在每个周期中电流流动方向会颠倒一次。但是为进行这一讨论,AC定义为任何变动的信号,而不管其与接地的关系如何。例如,即使一直在同一方向吸收电流,但在+1V和+3V之间振荡的信号仍构成AC波形。大多数信号发生器可以生成以接地为中心的(真实的AC)波形或偏置波形。
信号发生器如何使用
A、将函数信号发生器接入交流220V,50Hz电源,按下电源开关,指示灯亮。
B、按下所需波形的选择功能开关。
C、在需要输出脉冲波时,拉出占空比调节开关,调节占空比可获得稳定清晰波形。此时频率为原来的1/10,正弦和三角波状态时按入占空比开关旋钮。
D、当需要小信号输出时,按入衰减器。
E、调节幅度旋钮至需要的输出幅度。
F、当需要直流电平时拉出直流偏移调节旋钮,调节直流电平偏移至需要设置的电平值,其它状态时按入直流偏移调节旋钮,直流电平将为零。
选择信号发生器时需注意哪些要素
1、采样速率
采样率通常用每秒百万样点或每秒千兆样点表示,指明了仪器可以运行的z大时钟速率或采样率。采样率影响着主要输出信号的频率。一般来说,您应该选择采样频率是生成的信号z高频谱频率成分两倍的仪器,以保证准确地复现信号。z大采样率还决定着可以用来创建波形的z小时间增量。
2、内存深度(存储长度)
内存深度或记录长度在信号保真度中发挥着重要作用,因为它决定着可以存储多少个数据点来定义一个波形。内存越深,存储的波形细节更多,存储所需波形的周期数越高。
3、垂直分辨率
垂直分辨率与仪器DAC的二进制字长度有关,用位数表示,位数越多,分辨率越高。DAC的垂直分辨率决定着复现的波形的幅度精度和失真。尽管越高越好,但大多数任意波形仪器都会有一个整体折衷,因为分辨率越高,采样率越低。
4、特点和功能
在选择时,您应该评估标准波形、调制功能、输出幅度和波形编辑软件,确保仪器满足您的需求。
5、满足应用所需的信号类型和功能
从应用角度来看,如果用于数字信号测试,矢量信号源更适合;如果主要用于基础电路实验和普通电器修理,则普通函数发生器更合适;如果主要用于调测对讲机灵敏度,就需要高频的。
6、满足应用所需的频率和输出幅度
频率覆盖范围和调制模式以及信号输出幅度要满足应用的需要。
