　　怎样判断示波器的信号完整性?

　　怎样判断示波器的信号完整性?下面一起来看一下!!!

　　理解示波器的性能指标对于设计的真正意义，可以让你在测试中节省很多时间和精力。你能准确地知道你需要用什么技术指标来判断信号完整性。

　　(1)了解ADC位数和ENOB

　　ADC数是示波器中最受关注的技术指标之一。许多工程师倾向于把它作为确定示波器质量的唯一技术指标。尽管这是一个很重要的技术指标，但是如果其余的示波器都设计得不好，那么ADC的位数可能会大大降低。

　　(2)ADCENOB和系统ENOB

　　假如你只知道ENOB的基本知识，而仅仅从产品资料中获取了这些信息，你可能没有意识到ENOB的技术指标实际上是有区别的。这一术语很重要，因为在系统ENOB和ADCENOB之间有很大的不同。

　　ADCENOB指的是仅针对ADC的有效位ADC。但示波器由整个系统组成，不仅仅是ADC。ADCENOB技术指标不能代表整个示波器的有效位，而有效位才是真正能进行测量的技术指标。一个系统ENOB是一个有效的数字，可以让你在屏幕上看到信号，进行测量，并使用分析功能。如产品资料或厂商技术文件未注明此技术指标，请提出要求。

　　一个系统ENOB可以决定你的测试结果。假如你的系统不够高，你就不能得到实现稳定设计所需要的清晰度。

　　(3)带宽不是越高越好

　　有时带宽过高反而不好。若该仪表的带宽太高，它可能会改变测量结果。高频带示波器将采集高频噪声。在确保准确捕获信号的同时，请使用尽可能低的带宽。如果需要的话，用示波器内建的硬件或软件滤波器来限制带宽。噪声量是影响系统ENOB性能的主要因素。噪音越大，ENOB越小。

　　(4)不同带宽的示波器，其频响特性也不一样

　　示波器的频率响应揭示了一个事实：不是所有带宽相等的示波器都具有同样的频响特性。

　　(5)不同偏置背景噪声

　　如果信号直接位于屏幕中心，就很可能得到理想的最低背景噪声。然而，由于仪器中ADC的质量不同，你可以在屏幕上的不同垂直偏置处看到不同的噪声水平。它和那个偏置需要显示的量化水平的数量有关。这一现象在每个示波器上都会发生，其不同之处在于对信号和测量的影响程度。一定要在屏幕上的不同位置分析示波器背景噪声，确保它不会影响你的信号。

　　(6)理解采样速率和交错失真

　　一般来说，采样越高，你会看到越多的信号细节。但这取决于示波器是如何实现这种高采样率的。一些示波器能实现极高的采样速率。要做到这一点，必须使用两个或多个ADC交叉连接，也就是以“一个接一个”的方式同步时钟相位延迟。这可以有效地使最大采样速率加倍。

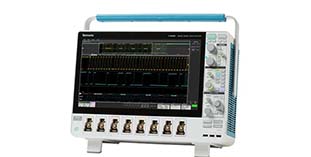

　　需要购买Tektronix示波器，欢迎咨询广州美达克数据科技有限公司
