如何用采样示波器精确测量振动?

　　如何用采样示波器精确测量振动?

　　如何用采样示波器精确测量振动?大家一起来了解一下!!!

　　利用示波器进行抖动测量时，必须了解测试装置对测量结果的作用。示波器中的固有抖动和测试设备和DUT驱动源的抖动总是相结合来进行测量。正常情况下，由DUT引起的抖动与测试系统的固有抖动幅度相等。

　　影响示波器实际抖动贡献的因素很多，而且仪器之间存在差异。

　　触发器水平设置：最佳的触发器水平是最小的抖动，不同的触发器线路不一样。这将因设备而异。调节发电平衡点，使抖动最小化。

　　触发器上升时间：示波器测量触发器与数据之间的相对抖动。在触发和数据信号上看不到共同抖动。一般情况下，触发信号上升时间越慢，抖动越大。相同频率下，方波触发信号的抖动幅度小于正弦波。通过限幅放大器对信号进行“整形”触发。

　　触发量：触发电路的触发量阈值因装置而异。触发幅度越近阈值水平，抖动越大。应该使用一个尽可能大的触发信号。

　　触发器与数据采样之间的延迟：时间不确定性增加了从触发事件到实际采样的时基等待时间。确保各测量触发信号与数据之间的时延一致。其中54120A、54750A、83480A、86100A为相对延迟设定的抖动指数(2.5psecrms+(delayseting)*5)。

　　样本数目：对于任何随机事件，如抖动等，表示精度随着样本数目的增加而提高。用一致的样本量来测量，应该记住，在真随机分布中，理论峰抖动是无限大的。

　　振动属于随机噪声。对大多数重复性和一致性的测量，应使用有效值，而不要使用统计的峰值。抖动分布特性采用峰值与有效值之间的关系进行评价。

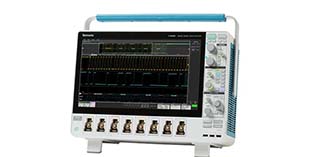

　　需要购买Tektronix示波器，欢迎咨询广州美达克数据科技有限公司
