什么因素会影响示波器的实际抖动?

使用示波器测量振动时,必须了解测试设备对测量结果的贡献。您测量的总是示波器内固有抖动与被测装置和DUT驱动源引起的抖动相结合。DUT引起的抖动通常与测试系统内固有抖动幅度相同。

  什么因素会影响示波器的实际抖动?

  影响示波器实际抖动的因素有哪些?我们来看看!

  使用示波器测量振动时,必须了解测试设备对测量结果的贡献。您测量的总是示波器内固有抖动与被测装置和DUT驱动源引起的抖动相结合。DUT引起的抖动通常与测试系统内固有抖动幅度相同。

  影响示波器实际振动的因素

  (1)触发电平设置:对于最小抖动的最佳触发电平,各种触发电路各不相同。这将因设备而异。调整触发电平,以减少最小抖动。

  (2)触发信号上升时间:示波器测量触发信号与数据之间的相对抖动。无法看到触发和数据信号的共同抖动。一般而言,触发信号的上升速度越慢,抖动速度越大。当频率相同时,方波触发信号的抖动小于正弦波触发信号。使用限幅放大器整容触发信号。

  (3)触发信号范围:触发电路的灵敏阈值因设备而异。越接近阈值电平,触发范围就越高。应该使用尽可能高的触发信号。

  (4)触发和数据采样之间的延迟:定时不确定性延长了时间基础从触发事件到实际取样的等待。确保每次测量触发信号与数据之间延迟的一致性。

  (5)取样数量:对于任何像颤抖这样的随机事件,表征精度随着样本数量的增加而增加。测量要使用一致的样本数量,要记住,对于真正的随机高斯分布,理论峰值颤抖是无限的。

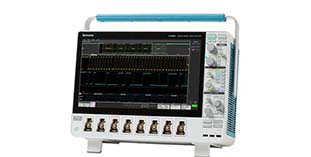

  需要购买Tektronix示波器,欢迎咨询广州美达克数据科技有限公司
