  示波器如何测量信号的数值?让我们看看!

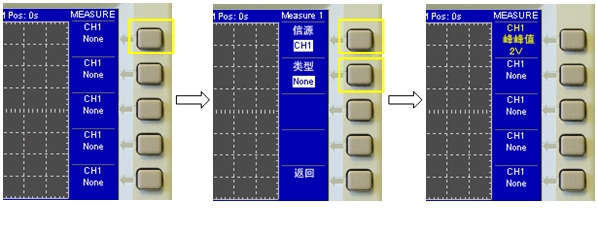

  首先,MEASURE按钮,在屏幕右边出现一个显示数据的列表,看看图片中的蓝色部分,即示波器可以同时显示5个数据。

  第二,按下图1中黄色框架的屏幕菜单按钮,进入图2界面。在这里可以设置信源和类型,信源可以设置为CH1、CH2、MATH;类型可以设置为频率、周期、平均值、峰值、有效值、最大值、最小值、上升时间、正频宽度等。

  举例来说,按下信源右边的屏幕菜单按钮,将信源设置为CH1;按下类型右边的屏幕菜单按钮,将所测数据类型选择为峰值,然后按下返回,即可得到图三显示的结果。
