MDO4000混合域示波器系列的发展

示波器顾名思义是观察波形随时间变化的仪器，本质上，它是一款时域测量的仪器，发明者是泰克公司。

示波器顾名思义是观察波形随时间变化的仪器，本质上，它是一款时域测量的仪器。从第一台示波器诞生起，几十年的发展，示波器的性能、功能和外表都发生了跨越式变化，但它始终都是一个时域测量仪器。直到2011年8月31日，示波器的发明者泰克公司推出了全球第一款革新性的新类型仪器——该新类型示波器集示波器和频谱仪于一体，泰克公司给这种新类型示波器命名为混合域示波器（Mixed Domain Oscilloscope），它可以帮助工程师捕获时间相关的模拟、数字和射频信号，从而获得完整的系统级观测，帮助工程师快速解决复杂的设计问题。

优势

独特优势，实现全面系统可视化

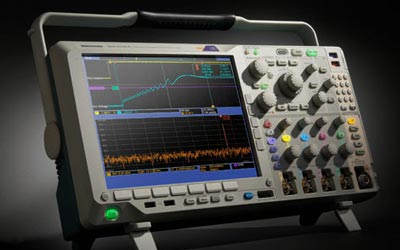

MDO4000混合域示波器系列是全球首款结合了频谱分析仪功能的示波器，它提供了独特的工具集，可帮助工程师节省数天甚至数星期的调试时间。

MDO4000远远超越了传统频谱分析仪的功能，允许用户捕获4个模拟、16个数字和1个RF通道上的时间相关模拟、数字和RF信号，并在所有中心 频率提供≥ 1 GHz 的捕获带宽，比典型频谱分析仪高100倍。由于实现了时间相关的多域显示，工程师现在能够进行准确的定时测量，以了解其设计中的时域命令/控制事件间的延 迟和时延在频域上引起的变化。另外，由于MDO4000能够提供时域和频域时间相关的完整系统级观测，所以寻找间歇性EMI噪声和元器件状态带来的EMI 噪声变得前所未有的容易，而这是目前其他测试设备无能为力的。

MDO4000混合域示波器主要作用于帮助工程师捕获时间相关的模拟、数字和射频信号，获得完整的系统级观测，帮助他们快速解决复杂的设计问题。

在另一项行业首创中，MDO4000允许工程师观察信号在一次长采集中的任意时刻的RF频谱，以了解该频谱随时间或元器件状态产生的变化。通过将独特和正在申请专利的Spectrum Time技术全面应用于时域采集，工程师能够观察其采集中任意时刻的RF频谱，同时观察其模拟、数字和/或解码的总线在同一时刻的情况。同样，RF时域的轨迹可以显示RF输入信号的振幅、频率或相位随时间的变化。这使得特征化调频、建立时间，以及其他系统元器件和活动相关的RF事件时间变得更加容易。RF时域轨迹与模拟、数字和串行/并行总线解码波形在同一窗口中显示，能即时观察器件的工作状况。

除了标准的RF功率电平触发以外，可选模块（MDO4TRIG）还支持将RF功率电平作为基础的其他触发类型，使客户能够进一步隔离RF事件。用户能够按照具体脉冲宽度进行触发，或者寻找超时事件或欠幅脉冲，甚至将RF输入包括在与模拟和数字通道一起定义的逻辑模式之中。MDO4000允许按用户设置的任何条件进行触发而不受信号的模拟、数字、RF或其任何组合形式性质的影响亦属业内首创。

使用MDO4000，工程师能够用一台仪器替代示波器和频谱分析仪。这使他们能够继续使用其熟悉的示波器来观察频域，而无需寻找和重新学习频谱分析仪。
