英国Pico USB TC-08热电偶温度记录仪

USB TC-08热电偶数据记录仪提供业内领先的性能和高性价比的解决方案,满足你的温度测量需 要。TC-08热电偶数据记录仪被成功应用在整个工业,科研,医疗和食品行业。

TC-08 8通道热电偶数据记录仪

  • 8通道热电偶数据记录仪
  • 测量范围为–270至+1820°C(–454至+3308°F)
  • 高分辨率和准确性
  • 可扩展至20个单位/ 160个通道
  • 支持所有流行的热电偶类型
  • 快速采样率-每秒最多10次测量(包括CJC)
  • USB已连接并通电
  • 随附用于Windows,macOS和Linux数据记录软件的PicoLog 6
  • 包含适用于Windows,macOS和Linux的PicoSDK驱动程序

温度范围广


TC-08热电偶数据记录仪旨在使用任何具有微型热电偶连接器的热电偶来测量各种温度。Pico提供了多种合适的热电偶(请参阅附件)。

支持所有流行类型的热电偶,允许的 有效温度范围为–270至+1820°C(实际温度范围取决于所使用的热电偶)。

内置的冷端补偿(CJC)电路也可以用作第9个通道来测量室温

快速准确的温度数据采集


使用TC-08热电偶数据记录器,可以快速而准确地进行温度测量。

TC-08的转换时间短,这意味着每秒最多可以进行10个温度测量(冷结补偿计数作为附加测量),而高分辨率(20位)确保TC-08可以检测到微小的变化温度。对于流行的K型热电偶,TC-08可以在–250至+1370°C的范围内保持优于0.025°C的分辨率。

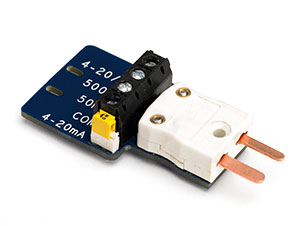

TC-08数据记录器接线板


还要测量电压和4–20 mA电流回路!
除了使用热电偶测量温度外,接线板还允许连接其他具有电压或电流输出的传感器。

可选的单通道端子板(请参阅附件)插入TC-08上的通道,并将其变成20位高分辨率数据记录器。螺丝端子使电线无需焊接即可连接到数据记录器。四个输入范围(±50 mV,±500 mV,±5 V和4-20 mA)允许测量范围广泛的其他传感器和信号。


TC-08热电偶数据记录仪


一个简单易用的单元即可满足您的所有需求

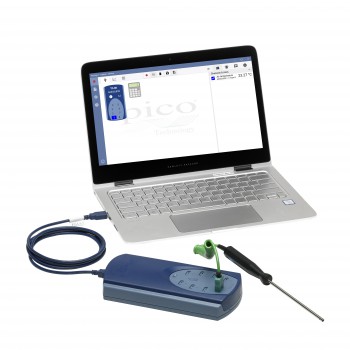

使用TC-08采集温度数据非常容易-只需将TC-08插入计算机的USB端口(无需外部电源),连接热电偶,即可开始测量温度。

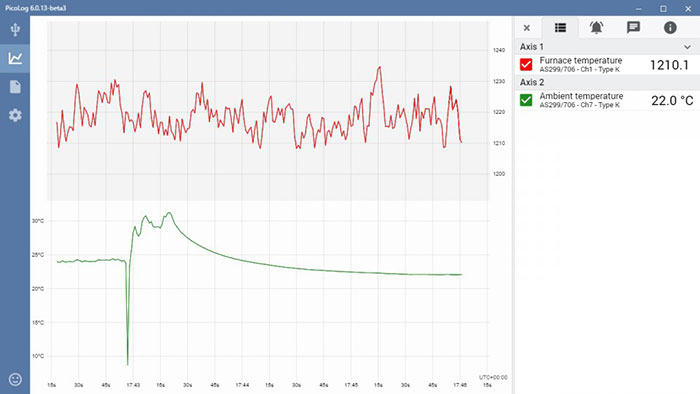

TC-08随附了易于使用的PicoLog数据采集软件,使您能够以最小的努力开始测量和记录温度。通过PicoLog直观的用户界面,您可以轻松设置测量频率和测量次数。


需要更多?...

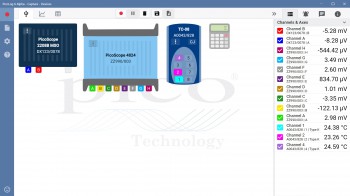

如果您需要8个以上的通道,只需将最多20个TC-08插入与PC相连的有源USB集线器网络中,即可使用总共160个通道。您甚至可以混合并匹配不同的数据记录器和Pico系列中的一系列PicoScope示波器,以构建灵活,可扩展的数据采集系统。


TC-08 8通道热电偶数据记录仪 技术指标


USB TC-08热电偶数据记录仪一般规格
通道数(单个) 8
最大通道数
(最多使用20个TC-08)
160
转换时间 每个热电偶通道
100 ms +用于冷端补偿的100 ms
(如果所有通道都用作电压输入,则可以禁用CJC)
温度精度 读数的±0.2%和±0.5°C的总和
电压精度 读数的±0.2%和±10 µV的总和
过压保护 ±30伏
最大共模电压 ±7.5伏
输入阻抗 2兆欧
输入范围(电压) ±70毫伏
解析度 20位
无噪声分辨率 16.25位
支持的热电偶类型 B,E,J,K,N,R,S,T
输入接头 微型热电偶
电脑要求
最低要求 处理器,内存,可用磁盘空间:根据操作系统的要求
操作系统:Microsoft Windows 7、8或10、32位和64位版本;请参阅参考资料。macOS 10.9(Mavericks)或更高版本,仅64位;Linux *,仅64位
端口:USB 1.1

*适用于Linux的PicoLog 6作为AppImage分发,因此您可以在没有超级用户权限的情况下进行安装:有关更多信息,请参见appimage.org。该软件已经在Red Hat,OpenSUSE和Ubuntu上进行了测试。

环境因素
工作温度 0至50°C
规定精度的工作温度 20至30°C
工作湿度 5%至80%RH不凝结
储存湿度 5%至95%RH不凝结
耐水性 不耐水
物理性质
尺寸图 201 x 104 x 34毫米(7.91 x 4.09 x 1.34英寸)
软件

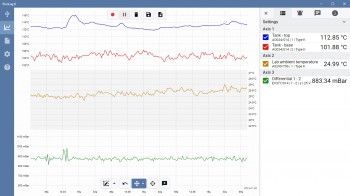

Windows版PicoLog PicoLog数据采集软件最多可以收集一百万个样本。功能包括:
多个视图 -以图形,电子表格或文本形式查看数据
参数缩放 -将原始数据转换为标准工程单位
数学函数 -使用数学方程式计算其他参数
警报极限 -如果参数超出指定范围,则设置警报
IP网络 -通过LAN或Internet 传输测量值-
支持的操作系统 -Microsoft Windows XP(SP3)到Windows10。不是Windows RT。
PicoLog语言 完全支持:英语,法语,德语
仅提供菜单和对话框:Italiano,Español,Svenska
软件开发工具包 包括示例代码
可选的免费软件 适用于Linux和macOS的驱动程序
文件语言
用户指南
程序员指南
安装指南
英语
英语
英语,法语,德语,意大利语,西班牙语,西班牙语,斯文斯卡,荷兰语,丹麦语
一般

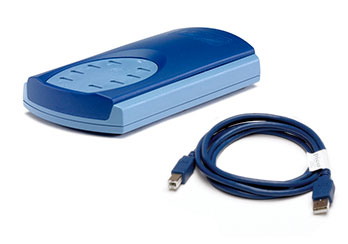

附加硬件(提供) USB 2.0电缆,用户手册
PC接口 USB 1.1
电源要求 由USB端口供电
合规 欧洲EMC和LVD标准
FCC规则第15部分A类
完全满意保证 如果该产品不能完全满足您的要求,您可以退货以换货或退款。要索赔,必须在14天内将产品完好退还。
保证 5年

TC-08分辨率

热电偶类型 整体范围°C 0.1°C分辨率 0.025°C分辨率
20至1820 150至1820 600至1820
Ë –270至910 –270至910 –260至910
Ĵ –210至1200 –210至1200 –210至1200
ķ –270至1370 –270至1370 –250至1370
ñ –270至1300 –260至1300 –230至1300
[R –50至1760 –50至1760 20至1760
小号 –50至1760 –50至1760 20至1760
Ť –270至400 –270至400 –250至400
