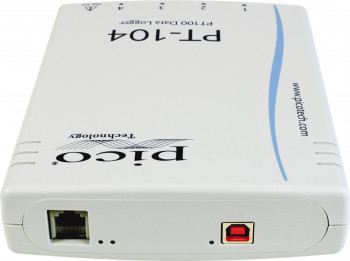

PICO PT-104铂电阻温度记录仪

PT-104,是一款4通道温度测量数据记录仪。它提供超高分辨率(0.001℃)和精度(0.015℃))。除了测量温度,它还可用于测量电阻和电压。

PT-104铂电阻数据记录仪

  • 测量温度,电阻和电压
  • 高分辨率和准确性
  • 适用于PT100和PT1000传感器
  • 支持2线,3线和4线传感器
  • 无需电源
  • USB和以太网接口
  • 在一台PC上运行多个单元

精度和分辨率

尽管精确的温度传感器广泛可用,但是由于测量设备引起的误差,很难利用它们。但是,由于其创新的设计,您的PT-104本质上是准确的。它不依赖于对温度敏感的参考电压,而是使用参考电阻,该电阻非常稳定,具有低温度系数和漂移。每个电阻的精确值存储在EEPROM中,以提供最高的精度(建议每年重新校准)。高性能24位ADC用于实现0.001°C的分辨率。

温度

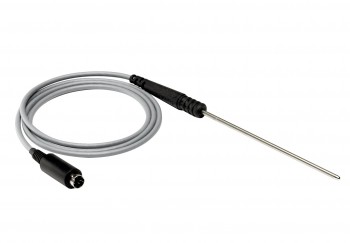

PT-104使用铂电阻温度计(PRT)测量温度。两种通用行业标准(PT100和PT1000)均受支持。该设备与两线,三线和四线传感器兼容(建议使用四线PT100传感器进行精确测量)。PT-104可以使用多种PT100传感器。

电压

对于电压测量,每个输入连接器都可以视为带接地的差分输入或两个单端输入。两个输入都必须为零伏或更高,尽管哪个输入具有较高的电压都无关紧要。




提供两个电压范围(0至115 mV和0至2500 mV)。为了获得最准确的测量结果,请使用0至2500 mV的范围。

抵抗性

在测量电阻时,PT-104使用四线电路以提供最大的精度。提供两个电阻范围(0至375Ω和0至10,000Ω)。该设备已校准为0至375Ω,因此应使用此范围进行精确测量。

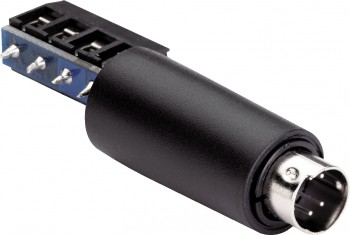

单通道螺丝端子适配器

使用PP660螺钉端子适配器可以连接不配有4针mini-DIN连接器或测量电压或电阻的第三方传感器。这种便宜的适配器具有4个分支端子,并占用PT-104的单个通道。

软件

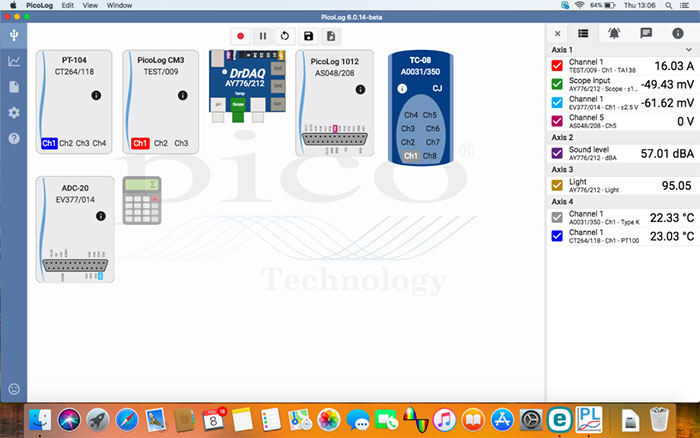

PT-104数据记录器随PicoLog 6数据记录软件一起提供。这款强大而灵活的数据采集软件使您可以收集,操作,分析,显示和导出数据。

PicoLog 6从头开始设计,从一开始就很直观,无论您具有何种数据记录经验,都可以通过单击几下鼠标来设置记录器并开始记录。

从这里开始捕获很简单:插入记录器,添加频道,按“记录”,即可开始记录!PicoLog 6还包括许多其他功能,可满足更高级的数据记录需求。

还可以下载软件开发工具包PicoSDK。SDK包含一系列软件驱动程序和示例代码,可用于编写自己的软件或将PT-104数据记录器与第三方软件(例如MATLAB,LabVIEW,C,C ++,C#和Python)一起使用。



但是我需要测量更多渠道...

PT-104能够一次测量多达4个通道。需要更多频道吗?没问题。使用PicoLog,您最多可以将20台PT-104连接到一台PC上-为您提供潜在的80通道PT100数据记录仪。或者,您可以将PT-104记录器与多达19个其他Pico数据记录器(例如PicoLog 1000多通道数据记录器)一起使用,以创建自己的自定义数据采集系统。


终极的便携性


通过USB和以太网接口,PT-104可以在各种情况下使用。如果您需要一个可在各个地方使用并且可以快速设置和使用的便携式解决方案,只需通过USB将笔记本电脑连接到PT-104。是否需要在数小时或数天或从远程位置监视情况?将PT-104插入网络上的备用端口,然后从LAN或Internet远程访问它。使用以太网供电(PoE)技术意味着您甚至不需要单独的电源。请注意,PicoLog 6数据记录软件仅在Windows中支持以太网连接。



当精度至高无上时,PT-104是您所需要的

PT-104铂电阻数据记录仪可为您提供最佳的分辨率和准确性。您可以使用它来测量温度,电压和电阻。同时具有USB和以太网接口使您可以选择如何连接PT-104并为其供电,还可以通过LAN或Internet远程访问PT-104。当温度测量的准确性至高无上时,PT-104就是您所需要的。

PT-104铂电阻数据记录仪 技术指标


输入输出
类型 温度 抵抗性 电压
传感器 PT100,PT1000 不适用 不适用
范围 –200至+800°C 0至375Ω0
至10kΩ
0至115 mV
0至2.5 V
精度(在23±2°C时) 0.015°C
+读数的0.01%
100Ω时为50 ppm 0.4%
温度系数 5 ppm /°摄氏度 5 ppm /°摄氏度 100 ppm /℃
带滤波器的RMS噪声 0.01度 10 ppm 10 ppm
解析度 0.001度 1微欧 0.156 µV
过载保护 ±30伏
输入数量 4
转换器分辨率 24位
转换时间 每通道720毫秒
输入接头 4针mini-DIN
输入阻抗 > 1兆欧
输出接头 USB和以太网
电脑要求
最低要求 处理器,内存,可用磁盘空间:根据操作系统的要求
操作系统:Microsoft Windows 7、8或10、32位和64位版本;请参阅参考资料。macOS 10.9(Mavericks)或更高版本,仅64位;Linux *,仅64位
端口:USB 1.1

*适用于Linux的PicoLog 6作为AppImage分发,因此您可以在没有超级用户权限的情况下进行安装:有关更多信息,请参见appimage.org。该软件已经在Red Hat,OpenSUSE和Ubuntu上进行了测试。

环境因素
工作环境
温度范围
湿度范围

0°C至70°C(20°C至30°C为引用精度)
20%至90%RH,无凝结
储存环境
温度范围
湿度

-20至+ 80°C
相对湿度5至95%,无凝结
物理性质
尺寸图 184 x 135 x 36毫米(约5.31 x 7.24 x 1.42英寸)
重量 350克(约12.3盎司)
软件
Windows版PicoLog PicoLog数据采集软件最多可以收集一百万个样本。功能包括:
多个视图 -以图形,电子表格或文本形式查看数据
参数缩放 -将原始数据转换为标准工程单位
数学函数 -使用数学方程式计算其他参数
警报极限 -如果参数超出指定范围,则设置警报
IP网络 -通过LAN或Internet 传输测量结果-
支持的操作系统 -Microsoft Windows XP(SP3)到Windows 10(非Windows RT)。
PicoLog语言 完全支持 -英语,法语,德语
仅针对 -Italiano,Español,Svenska的菜单和对话框
软件开发工具包 包括示例代码。
可选的免费软件 Linux和OS X的驱动程序。
文件语言
用户指南
程序员指南
英语,法语,德语,意大利语,西班牙语
英语
一般
附加硬件(提供) USB 2.0电缆,以太网电缆,用户手册,软件CD-ROM
PC接口 USB 1.1(兼容USB 2.0和USB 3.0)或以太网
电源要求 由USB端口或以太网供电
合规 欧洲EMC和LVD标准
FCC规则第15部分
符合RoHS标准
完全满意保证 如果该产品不能完全满足您的要求,您可以退货以换货或退款。要索赔,必须在14天内将产品完好退还。
保证 5年
