优利德MSO3000HD系列高分辨率示波器可以测试什么项目

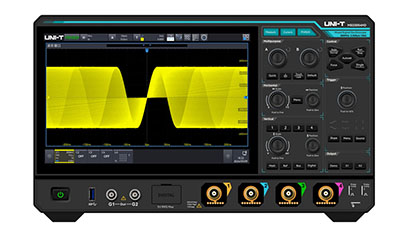

      优利德 MSO3000HD 系列高分辨率混合信号示波器是4 路模拟 + 16 路逻辑通道 + 双通道 AWG 信号源一体式台式示波器，原生12bit 硬件 ADC，ERES 增强至 16bit 超高垂直分辨率，最高 500MHz 带宽、2.5GSa/s 采样、500Mpts 存储、150 万帧 / 秒波形刷新率，主打微弱小信号、电源高精度分析、总线协议解码、混合时序调试、产线批量检测，部分高级功能(协议解码、电源分析)。

　　一、基础时域波形与通用电气参数测量

　　1. 基础 54 项自动参数测量

　　电压类：峰峰值、有效值、直流均值、高低电平、过冲、预冲、上升 / 下降时间;

　　时序类：周期、频率、占空比、相位差、脉冲宽度、延时、抖动、边沿斜率;

　　异常信号：毛刺尖峰、噪声纹波、欠幅脉冲、信号丢失、串扰干扰、电压跌落、上电浪涌、短路瞬态冲击波形优利德。

　　2. 高分辨率微弱信号专项测试

　　原生 12bit，开启增强分辨率可达16bit，底噪极低，适合：

　　●开关电源 mV 级输出纹波、低频微弱传感器信号(光电、应变、热电偶);

　　●低功耗芯片待机漏电、PCB 走线微小压降、音频小信号失真分析;

　　可分辨 μV 级电压细微变化，解决普通 8bit 示波器看不清电源噪声的痛点。

　　3. 超大存储 + 余晖长时捕获

　　最大500Mpts 存储深度，支持分段录制、波形长时录制回放;

　　Ultra Phosphor 3.0 余晖模式，256 级色温辉度，直观观测时钟漂移、PWM 波动、间歇性偶发故障，抓取几天一次的死机、上电异常、偶发干扰波形。

　　4. 全类型高级触发精准锁存故障

　　标配边沿、脉宽、超时、窗口、欠幅、斜率、视频、码型、序列、SPI/I2C/UART 总线触发;

　　可设置多条件组合触发，精准定位极难复现的异常波形片段。

　　二、数学运算 + FFT 实时频谱分析(基础标配)

　　1.自定义数学通道

　　通道加减乘除、积分 / 微分、取反、高低通滤波、V×I 瞬时功率运算、公式自定义运算，同时显示原始波形与运算结果。

　　2.实时 FFT 频谱分析仪

　　时域一键切换频域视图，4 点频谱显示;

　　测量谐波分量、THD 总谐波失真、信噪比 SNR、干扰杂散频点;

　　用于 EMI 干扰排查、开关电源辐射噪声、时钟信号杂散、功放失真频谱定位优利德。

　　3.附带直方图统计、时间趋势图，批量统计波形长期稳定性。

　　三、内置双通道 AWG 任意波形发生器(选配)

　　双通道 50MHz 信号源，可主动输出激励信号做电路注入测试：

　　●标准波形：正弦、方波、三角波、直流、脉冲、白噪声;

　　●调制波形：AM/FM/FSK 扫频、猝发信号;

　　●自定义任意波形：导入表格生成故障模拟波形、模拟传感器输入、模拟总线异常报文;

　　无需额外信号发生器，直接对被测电路注入信号验证电路功能。

　　四、12 种串行总线协议触发 + 解码(选件解锁)

　　波形下方表格化解析报文、标记错误帧，支持总线触发定位故障帧，覆盖嵌入式、车载、工业常用协议：

　　嵌入式通用总线

　　UART/RS232/RS485、I2C、SPI、I2S、1-Wire、SMBus、PMBus 电源管理总线

　　汽车车载总线

　　CAN、CAN-FD、LIN、SENT、FlexRay

　　航空工业总线

　　ARINC429、MIL-STD-1553

　　可同步查看总线报文 + 供电电压 + 时钟波形，排查通讯丢包、时序冲突、总线干扰问题优利德。

　　五、14 项专业电源分析套件(核心选件，开关电源研发必备)

　　整机电源完整性一站式测试，专门针对 Buck/Boost/ 反激 / 正激、逆变器、UPS、适配器：

　　1.电源质量：三相谐波、功率因数、THD、电压闪变、不平衡度;

　　2.环路特性：PSRR 电源抑制比、闭环瞬态响应、负载阶跃响应;

　　3.器件损耗：MOS 管开关损耗、二极管损耗、变压器原副边波形;

　　4.保护参数：上电浪涌电流、软启动、OVP 过压、OCP 过流、打嗝保护、短路冲击;

　　5.纹波噪声、输出稳压精度、多路电源轨上电时序分析;

　　自动生成电源测试报表，满足电源产品型式试验数据需求U。

　　六、MSO 混合信号逻辑分析(标配 16 路数字通道)

　　4 路模拟电压波形 + 16 路独立数字逻辑通道同步采集：

　　1.同步观测 MCU/FPGA 引脚数字电平 + 时钟 / 电源模拟波形;

　　2.并行总线、编码器脉冲、IO 中断、按键复位、看门狗跑飞瞬间电平锁定;

　　3.软硬件时序比对，定位程序逻辑错误、指令下发延迟、外设读写时序错乱;

　　支持数字通道分组、总线解码、模拟 + 数字联合触发。

　　七、硬件加速模板 Mask 测试(产线批量良品检测)

　　遵循 6σ 工业标准，1 秒内完成大批量波形比对：

　　设定标准波形模板，被测波形超出边界自动判定不良、截图存证、输出 Pass/Fail 电平信号对接 PLC;

　　适合电源板、驱动板、电路板产线自动化质检，替代人工逐帧查看波形，大幅提升量产测试效率UNI-T。

　　八、新能源锂电 / 储能 / 快充专项测试

　　1.锂电池保护板过充过放断电波形、BMS 通讯总线解码;

　　2.动力电池 PACK 多串电压时序、高压接触器吸合断开瞬态、汇流排压降;

　　3.PD/QC/SCP 快充握手协议时序解析，排查充电器跳档、握手失败、快充异常;

　　4.搭配电流探头测试电池充放电大电流、短路保护、过流触发波形。

　　九、工业自动化与电机伺服测试

　　1.伺服驱动器电流环 / 速度环 / 位置环 PWM 波形采集，调试 PID 参数、抑制机械共振;

　　2.变频器三相输出载波波形、电机三相不平衡、启停冲击电流检测;

　　3.PLC、RS485/Modbus 总线故障排查、机器人多轴联动时序同步观测;

　　4.风机、空压机、泵体轴承振动信号、启停瞬态干扰捕捉。

　　十、远程程控、数据导出与系统集成

　　1.千兆 LAN、WiFi、USB Device、Web 网页远程操控，电脑 / 手机浏览器直接远程控仪器;

　　2.支持 LabVIEW、Python、SCPI 指令二次开发，接入 ATE 自动化测试工装、MES 生产系统;

　　3.波形、截图、测量数据导出 CSV/BMP，可存档用于项目验收、实验论文、质检台账;

　　4.支持多台仪器组网同步采集，搭建多测点测试系统。

　　十一、多行业典型应用场景

　　1.硬件研发：单片机、FPGA、PCB、传感器、音频功放、低速射频电路调试;

　　2.电源适配器 / 充电器：开关电源全套性能验证、EMI 预兼容排查;

　　3.汽车电子：车载 ECU、CAN/LIN 总线、传感器信号、新能源整车高压信号诊断;

　　4.工业运维：配电柜母线、变频器、伺服、工控线路故障巡检;

　　5.高校教学实验室：模电数电课程实验、电子竞赛调试;

　　6.医疗 / 精密仪器：低噪声微弱生理信号、医疗设备电源噪声检测;

　　7.科研试验：脉冲触发、力学冲击、激光信号瞬态波形采集记录。
