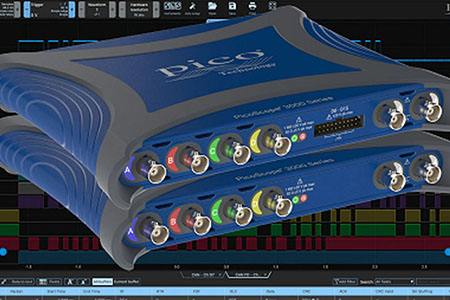

PicoScope 3000E 系列 USB 示波器是USB-C 一线供电、4 路模拟通道、最高 500MHz 带宽、5GS/s 实时采样、2GS 超大存储的中端便携 PC 示波器，全系硬件功能无付费锁、标配 40 + 总线解码 + 内置 AWG 信号源，可选 MSO 模块拓展 16 路数字逻辑通道，兼顾高频波形抓取、电源研发、嵌入式调试、车载电子、维修售后、产线检测、科研实验全场景测试。
一、基础时域通用电信号测量(示波器核心能力)
1. 标准波形参数自动测量
电压(峰峰值、有效值、直流均值、高低电平)、频率、周期、占空比、上升 / 下降沿、过冲、振铃、相位差、时序延时、脉冲宽度、毛刺尖峰、噪声纹波、信号抖动、欠幅脉冲、信号丢失、串扰干扰、电压跌落 / 上电浪涌、短路冲击波形。
2. 分辨率灵活适配弱信号
硬件原生10bit 垂直分辨率，开启增强分辨率最高可达14bit：
●高速抓毛刺用标准 8/10bit，波形刷新率更快;
●测电源纹波、微弱传感器小信号时拉高分辨率，大幅降低底噪，精准捕捉 mV 级电压波动。
3. 超大存储长时录波排查偶发故障
单通道最大2GS 存储深度，5GS/s 全速采样可连续记录200ms完整波形;支持分段存储，单次触发最多分段上万组波形，专门抓取几天才出现一次的死机、跳闸、间歇性异常、上电瞬间故障，不会丢失瞬态异常波形。
4. 余晖模式观测重复信号
开启波形余晖叠加，直观查看时钟抖动、PWM 波动、信号漂移，快速定位不稳定的信号异常点。
二、数学运算 + FFT 频谱分析(一机兼顾频谱仪基础功能)
1.自定义数学通道
通道加减乘除、积分 / 微分、取反、滤波(低通 / 高通 / 带通 / 带阻)、功率计算(V×I)，可直接算出瞬时功率、能量、纹波差值，同时显示原始波形与运算后波形。
2.FFT 频域分析
时域一键切换频谱视图，测量谐波分量、THD 总谐波失真、信噪比 SNR、干扰杂散频点;用于排查 EMI 电磁干扰、开关电源谐波辐射、时钟信号杂散超标问题。
3.DeepMeasure 百万周期批量统计
单次捕获可自动统计上百万个波形周期的各项参数，导出 Excel 做极值、方差、均值分析，适合批量验证信号一致性、稳定性测试。
三、内置 14bit AWG 任意波形发生器(无需额外信号源)
自带200MS/s 采样率、14bit 精度函数 / 任意波形输出，可主动产生激励信号做电路注入测试：
●标准波形：正弦、方波、三角波、直流脉冲、噪声信号;
●调制波形：AM、FM、FSK、扫频信号;
●自定义波形：导入表格生成故障波形、模拟传感器输出、模拟总线异常报文;
常用于功放测试、放大器环路调试、电路注入干扰、模拟传感器输入。
四、40 + 种串行总线协议解码(全系标配终身免费升级)
波形下方直接解析报文，表格化展示十六进制 / ASCII 数据，报错帧标红提示，精准定位通讯异常：
1. 车载汽车总线(汽修 / 车载 ECU 首选)
CAN、CAN-FD、CAN XL、LIN、FlexRay、SENT 快慢帧、J1939 车载协议、BroadR-Reach 车载以太网
2. 嵌入式最常用总线
I2C、SPI、I2S、I3C、UART/RS232/RS422/RS485、Modbus RTU/ASCII、1-Wire、SMBus
3. 工业、航空、灯光、外设协议
ARINC429 航空总线、DMX512 灯光控制、DALI 调光、MIL-STD-1553、10/100M 以太网、USB1.1、PS/2、并行总线、PMBus 电源管理总线等
五、MSO 混合信号调试(选配 MSO 模块新增 16 路数字通道)
4 路模拟电压波形 + 16 路数字逻辑通道同步采集：
1.同时观测 MCU/FPGA 引脚数字电平与供电、时钟模拟波形;
2.排查软硬件时序冲突、中断触发异常、IO 口读写时序错误;
3.并行总线、编码器脉冲、按键看门狗复位、程序跑飞瞬间电平锁定;
4.模拟 + 数字联合触发，精准锁定指定报文 + 电平组合的故障条件。
六、开关电源、电力电子专项测试
1.DC-DC/Buck/Boost/ 反激电源
上电软启动、输入浪涌电流、输出纹波噪声、负载阶跃瞬态响应、OVP 过压 / OCP 过流 / OTP 过热保护触发波形、打嗝保护、短路冲击;测量 MOS 管开关损耗、二极管续流波形、多路电源轨上电时序。
2.逆变器、UPS、光伏并网设备
三相电压电流、功率因数、谐波含量、并网孤岛保护、低电压穿越、启停冲击电流;搭配电流探头可测输入输出功率与整机效率。
3.配电柜、端子、母线排
三相电压相位比对、接线虚接导致的电压畸变、合闸分闸操作过电压捕捉。
七、新能源锂电 / 储能电池相关测试
1.电芯充放电压曲线、保护板触发断电波形、BMS 通讯总线解码;
2.电池 PACK 多串电压时序、接触器吸合断开瞬态电压、汇流铜排压降;
3.快充协议(QC/PD)握手时序解析，排查充电器与设备通讯异常、快充跳档问题;
4.配合电流探头测试电池放电大电流波形、短路保护动作。
八、工业自动化与电机伺服测试
1.伺服驱动器电流环 / 速度环 / 位置环波形采集，调试 PID 参数、抑制机械共振;
2.变频器输出 PWM 载波波形、编码器脉冲计数、PLC RS485 通讯排查;
3.风机、空压机、泵体启停冲击信号、电机三相不平衡波形检测。
九、高级可靠性与产线自动化测试
1.模板 Mask 容限测试：设定标准波形模板，波形超出边界自动报警存图，用于产线批量良品筛查;
2.高级多条件触发：脉冲宽度、窗口触发、欠幅触发、超时触发、码型触发，精准抓取罕见故障信号;
3.波形数据、截图、测量报表一键导出 CSV，用于型式试验、质检存档。
十、长时数据记录仪模式(搭配 PicoLog 软件)
切换低速采集模式，可数天不间断记录慢变量：电池充放电全程曲线、环境温压传感器信号、设备长期电压漂移、老化测试数据，相当于便携无纸记录仪。
十一、跨平台二次开发与设备集成
原生支持 Windows/macOS/Linux 三大系统;开放 PicoSDK 开发包，支持 Python、C#、LabVIEW、MATLAB、C 语言程控：
●集成自动化 ATE 测试工装、产线流水线自动测试;
●工控机、树莓派嵌入式设备远程调用采集;
●对接 MES 生产系统，实现测试数据上传与产品追溯。
十二、细分行业典型应用场景
1.硬件研发：单片机、FPGA、PCB 电路板、传感器、音频功放、射频前端低频信号调试;
2.汽车维修：车载总线故障、ABS 传感器、点火波形、新能源整车高压信号诊断;
3电子维修：笔记本、显示器、家电电源板故障点位查找;
4.高校教学实验室：电路基础实验、模电数电课程实训，便携可人手一台;
5.科研实验：脉冲信号、激光触发、力学冲击瞬态波形捕捉，数据可用于论文实验佐证。
型号带宽区分可测上限
●100MHz/200MHz：通用嵌入式、电源、家电维修、教学;
●350MHz/500MHz：高频时钟、高速 SPI/I3C、射频基础信号、快充协议、车载高速总线。
产品优势
整机 USB-C 单线缆同时供电 + 传数据，无需外接电源适配器，笔记本随身即可外场调试;官方标配5 年原厂质保，软件终身免费更新协议与功能，无后续授权收费。
