电流探头TCP305A
电流探头TCP305AAC/DC电流测量系列是满足当今电流测量需要的非常的电流测量系统。当通过TEKPROBELevel、. TekConnect (使用TCA-BNC )或TekVPI (使用TPA-BNC )接口连接泰克示波器时,电流测量和计算变得轻松简单。
电流探头TCP305AAC/DC电流测量系列是满足当今电流测量需要的非常的电流测量系统。当通过TEKPROBELevel、. TekConnect (使用TCA-BNC )或TekVPI (使用TPA-BNC )接口连接泰克示波器时,电流测量和计算变得轻松简单。

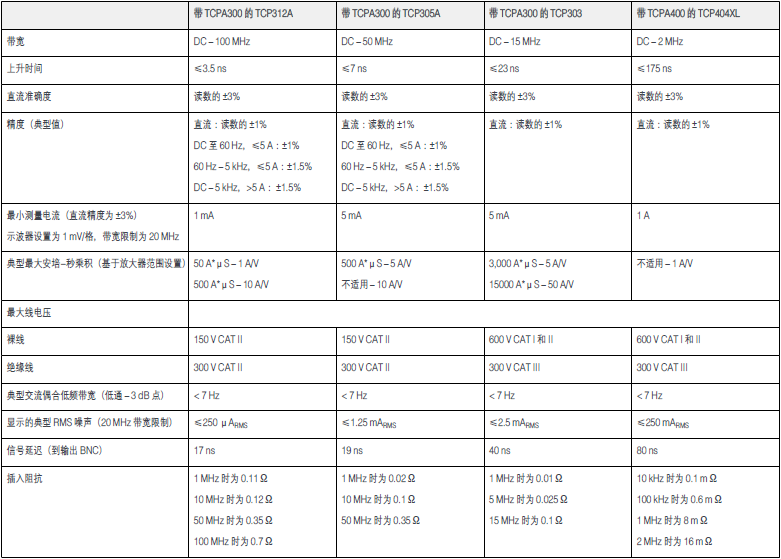

三、主要性能指标:
(一) DC - 100 MHz ,电流探头放大器(TCPA300)使用:
1.1 DC- 100 MHz , 30 A DC (TCP312A)
1.2 DC- 50 MHz , 50 A DC (TCP305A)
1.3 DC- 15 MHz , 150 A DC (TCP303)
(二) DC - 50 MHz ,电流探头放大器(TCPA400)使用:
2.1DC-2MHz，750ADC1(TCP404XL)(500ADC连续电流)
四、TCPA300. TCP312A. TCP305A. TCP303. TCPA400、TCP404XL主要特点:
1、自动定标和确定单位；
2 -示波器屏幕的幅度和电流读数通过消除手动计算,减少了测量误差；
2、AC/DC 输入耦合;；
3、插入阻抗低,降低了被测器件的负荷；
4、分裂铁心结构,电路连接简便；
5、状态指示器提供虚拟工作状态和潜在错误条件通知一消磁、探头张度、超载、不端接50 Q、不
兼容的探头类型；
6、降低了直流漂移和噪声,从而改进低电平电流测量；
7、第三方安全认证
五、应用:
1、电信、数据通信、计算机和半导体电力电子环保行业设计师、安装人员和维修人员的发展和分析解
决方案;
2、电源(开关和线性)
3、半导体设备( SCR、IGBT、 MOSFET、CMOS、BJT )
4、功率逆变器/转换器
5、电子镇流器
6、工业消费电子产品
7、移动通信(、卫星、中继站)
8、马达驱动器
9、运输系统(电动车辆、电动火车、机车、航空电子设备)
六、满足当今的AC/DC电流测量应用:
TCPA300放大器在与TCP312A、TCP305A 或TCP303探头-起使用时,提供了一系列电流测量功能,弥补了小电流测量
产品与超高电流测量产品之间的空白。这三个探头提供了30A、50 A和150 A连续直流电流的电流测量功能。对更高的电流电
平,带有TCP404XL电流探头的TCPA400放大器可以测量500A和750A的连续直流电流,降额与占空比有关。带TCPA300
的TCP312A实现了更高频率的性能,提供了2100 MHz的带宽及30A的直流电流。
七、订货信息:
型号
探头:
TCP312A探头AC/DC 电流, DC到100 MHz ; 30ADC (要求TCPA300放大器)
TCP305A探头AC/DC 电流，DC到50 MHz; 50ADC (要求TCPA300放大器)
TCP303探头AC/DC电流， DC到15 MHz; 150ADC (要求TCPA300放大器)
TCP404XL探头AC/DC电流,DC到2MHz;500ADC(750ADC的降额与占空比有关) (要求TCPA400放大器)
放大器:
TCPA300放大器
AC/DC电流探头, DC到100 MHz (要求TCP305A或TCP312A或
TCP303探头)
TCPA400放大器
AC/DC电流探头, DC到50 MHz (要求TCP404XL探头)
