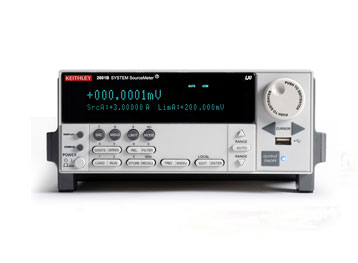

2601B数字源表

2600B系列数字源表是吉时利最新的I-V源-测量仪器,既可以用作桌面级I-V特性分析工具,也可以成为多通道I-V测试系统的组成部分。

      2600B系列数字源表是吉时利最新的I-V源-测量仪器,既可以用作桌面级I-V特性分析工具,也可以成为多通道I-V测试系统的组成部分。对于桌面级的应用,2600B系列提供一款嵌入式TSP® Express测试软件,允许用户快速、方便地进行常用的I-V测试,无需编程或安装软件。对于系统级应用,2600B的TSP架构和新增功能,例如,并行测试能力和精密时钟同步,提供了业界最高吞吐量,从而降低了测试成本。一个紧凑的单元中综合了如下功能:精密电压源、高精度电流源、数字多用表、任意波形发生器、电压或电流脉冲发生器、电子负载以及触发控制器 代码后向兼容2 6 0 0系列数字源表,便于更换 TSP® Express软件工具实现快速、便捷的I-V测试 精密定时和信道同步。

      作为2600B系列源表SMU系列产品的一部分,2601B型源表SMU是全新改良版单通道SMU,具有紧密集成的4象限设计,能同步源和测量电压/电流以提高研发到自动生产测试等应用的生产率。除保留了2601A的全部产品特点外,2601B还具有6位半分辨率、USB 2.0连接性以及能轻松移植遗留测试代码的2400源表SMU软件指令仿真。2601B配备了吉时利的高速TSP®技术(比传统PC至仪器的通信技术快200%),这极大提高了系统级速度,降低了测试成本。TSP-Link接口实现了多通道并行测试并扩展了测试系统,没有主机开销。3A直流、10A脉冲和40V输出的宽量程让2601B适于测试宽范围较大电流器件、材料、组件和分装件。

特点:
 * 一个紧凑的单元中综合了如下功能:精密电压源、高精度电流源、数字多用表、任意波形发生器、电压或电流脉冲发生器、电子负载以及触发控制器 代码后向兼容2 6 0 0系列数字源表,便于更换 TSP® Express软件工具实现快速、便捷的I-V测试 精密定时和信道同步(<500ns)
* 执行并行测试,获得无以伦比的吞吐量
* 20,000读数/秒提供更快的测试时间和能力,捕捉器件瞬态性能
* 系列产品提供宽动态范围: 1fA~10A和1µV~200V
* TSP-Link®总线支持每GPIB或IP地址多达32单元/64通道的通道扩展
* 测试脚本处理器(TSP®)以极高的系统自动化在仪器中执行完整的测试程序(脚本)
* USB端口用于保存数据和测试脚本

* LXI Class C兼容性提供高速数据传输并且实现快捷地远程测试、监控和排错

应用方案:

对多种器件进行I-V函数测试和特性分析,包括:
    -分立的和无源的元器件
    -双引脚–电阻、盘驱动器头、金属氧化物变阻器(MOV)、二极管、齐纳二极管、传感器、电容器、热敏电阻
    -三引脚–双极型小信号晶体管(BJT)场效应晶体管(FET)等
    -并行测试–双引脚、三引脚元器件阵列
    -简单集成电路–光学、驱动器、开关、传感器
集成的器件-小规模集成(SSI)和大规模集成(LSI)
    -模拟IC
    -射频集成电路(RFIC)
    -应用定制的集成电路
    -系统级芯片(SOC)器件
光电器件如发光二极管(LED)、激光二极管、高亮度LED(HBLED)、垂直共振腔面射型激光器(VCSEL)、显示器
晶圆级可靠性
NBTI、TDDB、HCI、电迁移
太阳能电池
电池
