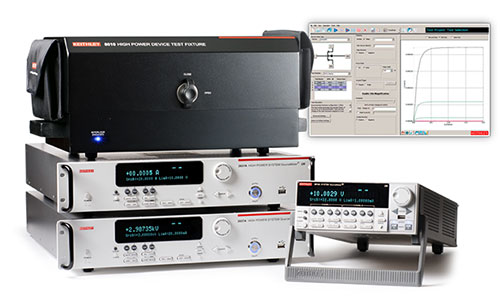

2604B数字源表

2604B源表SMU是具有最高性价比的最新双通道SMU。其紧密集成的4象限设计能同步源和测量电压/电流以提高研发和台式应用的生产率。2604B配备了吉时利高速TSP?技术,其速度比传统PC至仪器的通信技术快200%。

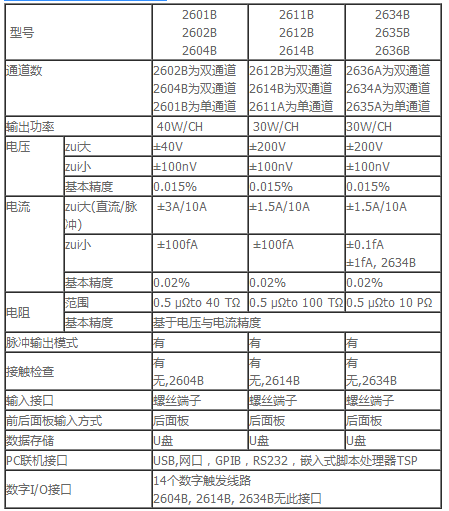

源/测量功能
◇单通道型号具有40W功率输出
◇4象限源/测量具有6位半分辨率
◇电流zui大值/zui小值:3A直流、10A脉冲/100fA
◇电压zui大值/zui小值:40V/100nV
一般特性
◇内建“即插即用”基于Java的I-V特性分析和测试软件
◇TSP?(测试脚本处理)技术在测量仪器内嵌入了完整测试程序
◇TSP-Link?扩展技术面向多通道并行测试
◇软件仿真基于吉时利2400源表SMU
◇大屏幕、易于阅读、双行显示
作为2600B系列源表SMU系列产品的一部分,2601B型源表SMU是全新改良版单通道SMU,具有紧密集成的4象限设计,能同步源和测量电压/电流以提高研发到自动生产测试等应用的生产率。除保留了2601A的全部产品特点外,2604B还具有6位半分辨率、USB 2.0连接性以及能轻松移植遗留测试代码的2400源表SMU软件指令仿真。2604B配备了吉时利的高速TSP®技术(比传统PC至仪器的通信技术快200%),这极大提高了系统级速度,降低了测试成本。TSP-Link接口实现了多通道并行测试并扩展了测试系统,没有主机开销。3A直流、10A脉冲和40V输出的宽量程让2604B适于测试宽范围较大电流器件、材料、组件和分装件。

应用:

对多种器件进行I-V函数测试和特性分析,包括:
    -分立的和无源的元器件
    -双引脚–电阻、盘驱动器头、金属氧化物变阻器(MOV)、二极管、齐纳二极管、传感器、电容器、热敏电阻
    -三引脚–双极型小信号晶体管(BJT)场效应晶体管(FET)等
    -并行测试–双引脚、三引脚元器件阵列
    -简单集成电路–光学、驱动器、开关、传感器
集成的器件-小规模集成(SSI)和大规模集成(LSI)
    -模拟IC
    -射频集成电路(RFIC)
    -应用定制的集成电路
    -系统级芯片(SOC)器件
光电器件如发光二极管(LED)、激光二极管、高亮度LED(HBLED)、垂直共振腔面射型激光器(VCSEL)、显示器
晶圆级可靠性
NBTI、TDDB、HCI、电迁移
太阳能电池
电池
