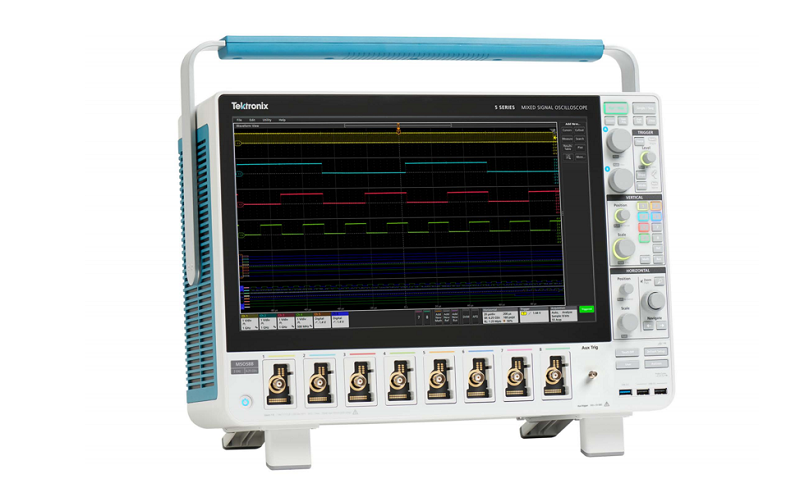

泰克MSO5系列BMS0混合信号示波器

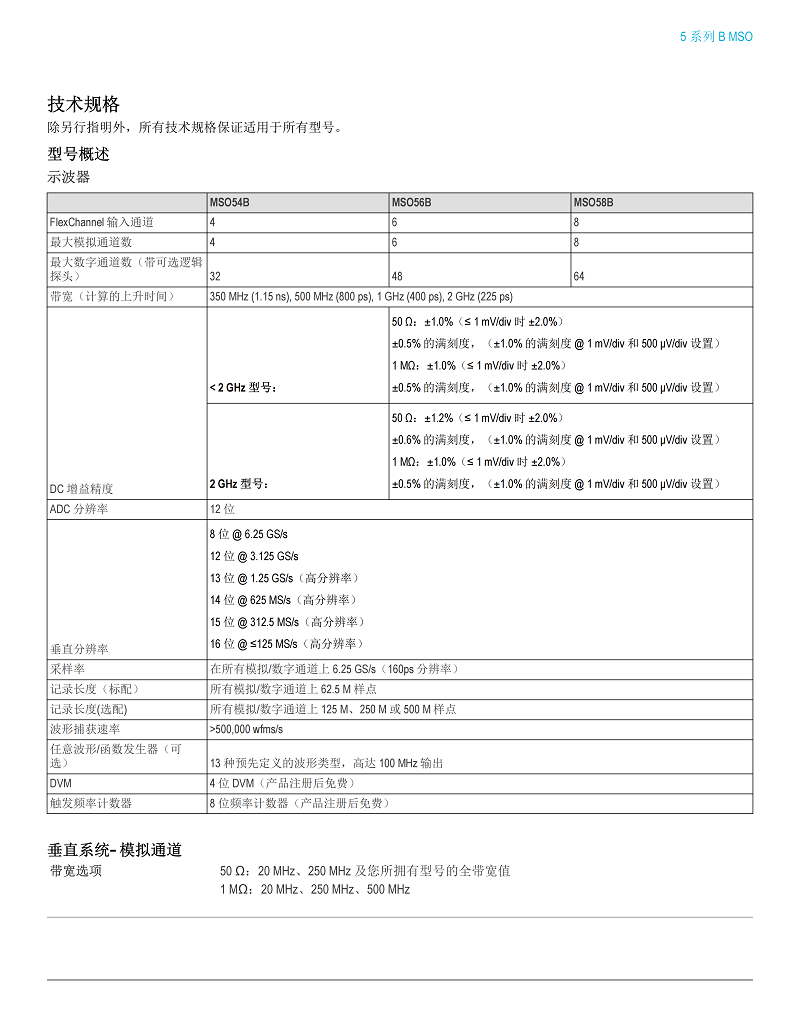

　　主要性能指标

　　5系列MS0拥有极具创新的手指开合-滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及4个、6个或8个FexChanne输入，每条通道可以测量一个模拟信号或8个数字信号，可以解决当前及未来棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。

　　输入通道

　　●4.6 8 FlexChannel 入

　　●每个FlexChannel提供:

　　●一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者

　　●使用TLPO58逻辑探头时8个数字逻辑输入

　　带宽(所有模拟通道)

　　●350 MHz、500 MHz、1GHz、2GHz(可升级)

　　采样率(所有模拟/数字通道)

　　●实时:6.25 GS/s

　　●插补:500 GS/s

　　记录长度(所有模拟/数字通道)

　　●62.5M点标配

　　●125M、250M、500M点，(选配且可升级)

　　波形捕获速率

　　●>500,000个波形/秒

　　垂直分辨率

　　●12 ADC

　　●高分辨率模式下高达16位

　　标准触发类型

　　●边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频(可选)，射频对时间(可选)

　　●辅助触发≤5 VRMS，500.250 MHz (>200 mV,)(仅边沿触发)

　　标准分析

　　●光标:波形，V条，H条，V&H条

　　●测量:36项

　　●频谱视图:频域分析，独立控制频域和时域

　　●FastFrame”:分段内存采集模式，最大触发速率>5,000,000波形/秒秒

　　●绘图:时间趋势、直方图、和相位噪声

　　●数学:基本波形代数、FFT和高级公式编辑器

　　●搜索:搜索任何触发标准

　　●抖动:TE和相位噪声

　　可选分析(选配且可升级)

　　●高级抖动和眼图分析

　　●用户定义的过滤

　　●高级频谱视图

　　●RF与时间光迹、触发、光谱图和Q捕获

　　●数字电源管理

　　●模板/极限测试

　　●逆变器、电机和驱动器

　　●LVDS 调试和分析

　　●PAM3分析

　　●高级功率测量和分析

　　●高级矢量信号分析(SignalWu-PC)

　　选配协议触发、解码和分析(选配且可升级)2C、SPI,eSPI, I3C、RS-232/422485/UART,SPMI、SMBus.CAN, CAN FD, CAN XL, LIN, FlexRay, SENT, PSI5, CXPI.汽车以太网、MIPIC-PHY、MIPID-PHY、USB2.0、eUS82、以太网、EtherCAT、音频、MIL-STD-1553,ARINC 429。

　　Spacewire、8B/10B、NRZ、曼特、SVID、SDLC、1-Wire、MDIO 和 NFC

　　选配串行一致性测试(选配且可升级)

　　●以太网、USB2.0、汽车以太网、工业以太网¥

　　任意/函数发生器(选配且可升级)

　　●100MHz波形生成

　　●波形类型:任意波形，正弦，方波，脉冲，锯齿波，三角形，DC电平，高斯，洛伦兹，指数上升/下降，Sin(x)，随机噪声，半正弦，心电图

　　数字电压表(产品注册后免费提供)

　　●4位ACRMS、DC和DC+ACRMS电压测量

　　触发频率计数器(产品注册后免费提供)

　　●8位

　　显示

　　●15.6英寸(396毫米)TFT彩色显示器

　　●高清(1920x1080)分辨率

　　●容性(多触点)触摸屏

　　连接

　　●USB主控(7端口)、USB3.0设备(1端口)、LAN(10/100/1000Base-T以太网:符合LX标准)、显示器端口、DVH-D,VGA

　　e"Scope"

　　●使用标准网络浏览器，通过网络连接远程查看和控制示波器

　　标配探头

　　● 每条通道一只10MQ无源电压探头，<4pF容性负载

　　保修

　　●1年(标准)

　　外观尺寸

　　●12.2英寸(309毫米)高x17.9英寸(454毫米)宽x8.0英寸(204毫米)深

　　●重量:<25磅(11.4千克)

　　切勿因为通道不够而耽误您的检验和调试流程!

　　5系列MSO提供4通道、6通道和8通道型号，搭配15.6英寸高清(1,920x1,080)大尺寸显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和DC到DC功率转换器，都要求观察4个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。

　　大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点，很难确定两台显示器之间的定时关系，文档管理也是问题。

　　您可能以为，6通道和8通道示波器的价格要比4通道示波器高出50%或100%，事实上我们的6通道示波器的价格只比4通道示波器高出~25%，8通道示波器的价格只比4通道示波器高出~67%。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。

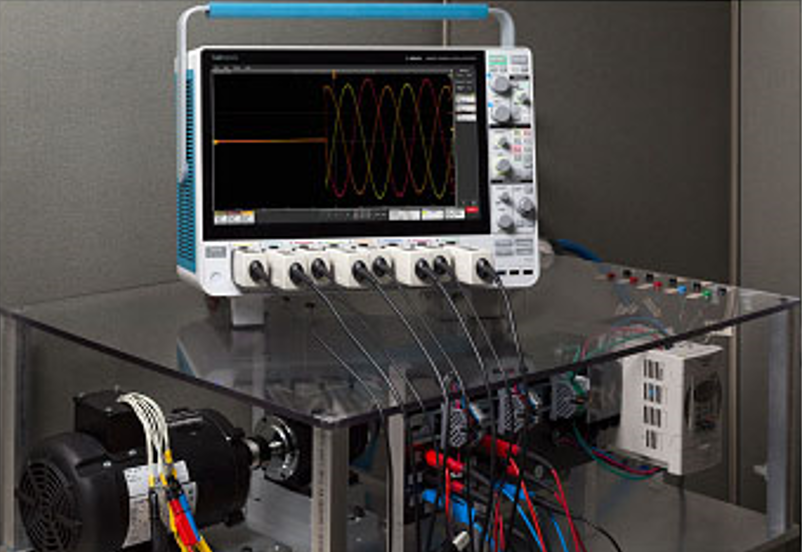

　　三相马达上的电压测量，显示了启动后的三相输入电压。

　　FlexChannel°技术实现了较大的灵活性，拓展了系统查看能力

　　5系列MSO重新界定了混合信号示波器(MSO)的标准。FlexChannel技术可以将每个通道输入作为一条模拟通道、8个数字逻辑输入(使用TLP058逻辑探头)，或同时作为模拟视图和频谱视图(每个域使用独立的采集控制)。异常灵活，配置起来异常方便0

　　在8FlexChannel型号中，可以把仪器配置成查看8个模拟信号和0个数字信号。也可以配置成查看7个模拟信号和8个数字信号。还可以配置成查看6个模拟信号和16个数字信号，查看5个模拟信号和24个数字信号，等等。您只需增加或拔下TLP058逻辑探头，就可以随时改变配置，直到获得适当数量的数字通道。
