PicoScope 3000E示波器

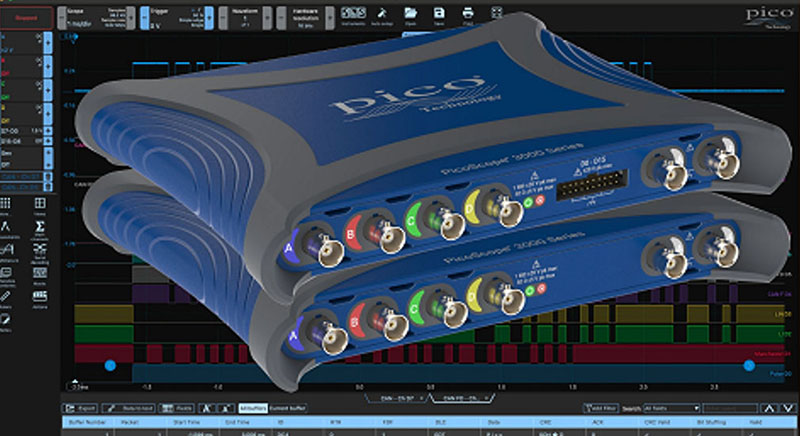

　　PicoScope3000E 系列示波器

       高达500MHz、5GS/s、USB供电的PC示波器和MSO功率、性能和便携性集于一身

　　100,200,350或500MHz,带5 GS/s

　　高达10位分辨率(使用增强分辨率时为14位)

　　2GS超深捕捉内存

　　16个数字通道(在MSO型号上)

　　包括函数/任意波形发生器

　　紧凑、便携和USB供电

　　allsiol

　　2国!

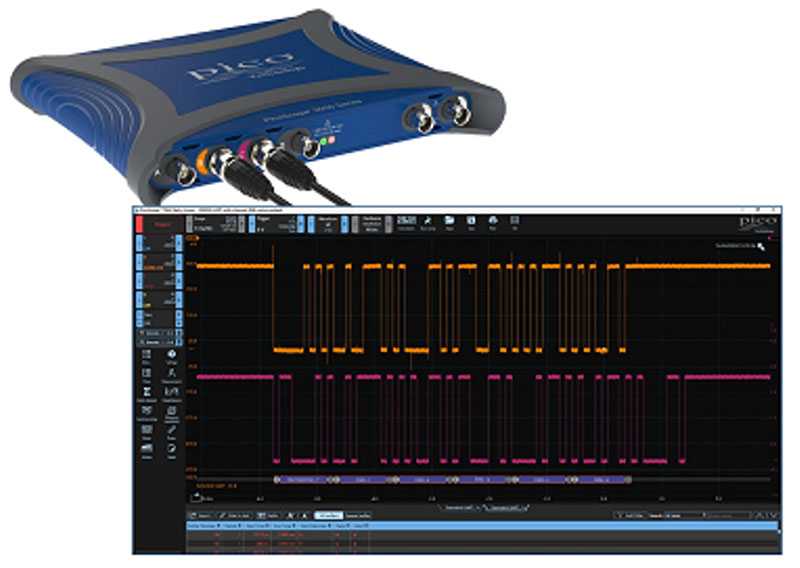

　　作为标准配置，包含40多种串行协议解码器

　　分段式内存、余晖和快速波形更新

　　高级数学、测量、遮罩和数据触发功能

　　用于 Windows'、macOS*和Linux*的 PicoScope 7,提供免费更新

　　支持LabView、MATLAB'且可编写您自己的代码

　　5年质保和免费技术支持

　　产品概还

　　PicoScope 3000E 系列通过在紧凑使携且由USB供电的产品中使用高达500 MHz的带宽和5GS/s的速率，再次重新定义了基于PC的示波器.PcoScope 300E 示波器体积小使携性好，且能提供各种高性能规格，是在先进电子和多种入式系统技术(无论是在实验室还是在旅途中)领城工作的工程师的理想之选。提供四个楼拟通道,可选择100 MHz、200 MHz、350MHz和500 MHz四种带宽选项,MSO型号上还有16个数字逻辑分析仪通道，该型号可适应各种应用和预算。在先进的PcoScope7测试和测量软件的支持下，PCcoScope 3000E 系列能进行快速目经济高效的纠错，并能针对复杂模拟和功率电子设计提供性能验证。它还能为许多其他应用(包括嵌入式系统设计、研究、测试、教育、服务和维修等)提供理想的软件包。

　　高带宽、高采样率、深度内存

　　尽管外观紧凑、价格便宜且输入带宽高达500MHz,但其性能丝毫不受影响。此带宽与高达5GS/s的实时采样率匹配，能够实现对各种高频率信号细节的详细显示。

　　许多其他示波器具有最高采样速率，但是由于没有大容量存储器，因此它们无法长时间保持这些速率。PicoScope 3000E系列示波器可提供高达2GS的捕捉内存，使500MHz PicoScope 3418E 能够以5 GS/s速率进行采样，向下直至20ms/div(200ms.总捕捉时间)。

　　icoScope 3000E系列包括一系列功能强大的工具，以使能够充分利用其巨大的波形内存。使用方便的缩放功能，使您能够通过简单拖动鼠标或触摸屏即可实现对显示的缩放和重新定位。SuperSpeed USB3.0接口和硬件加速确保显示顺杨和响应及时，同时确保您能够在大量波形中发现短时脉冲波形干扰

　　内存分段使您能够以快速连续的方式捕捉数千个波形，并可在波形缓冲区导航器中查看它们、使用遮罩容限测试或测量限值等标准对它们进行滤波，以便深入获取您需要查看的波形。串行解码和 DeepMeasure”等更高级的工具可对深度内存中所有波形缓冲区的数据包或事件进行分析，使PicoScope3000E系列成为市场上功能最为强大的示波器之一。

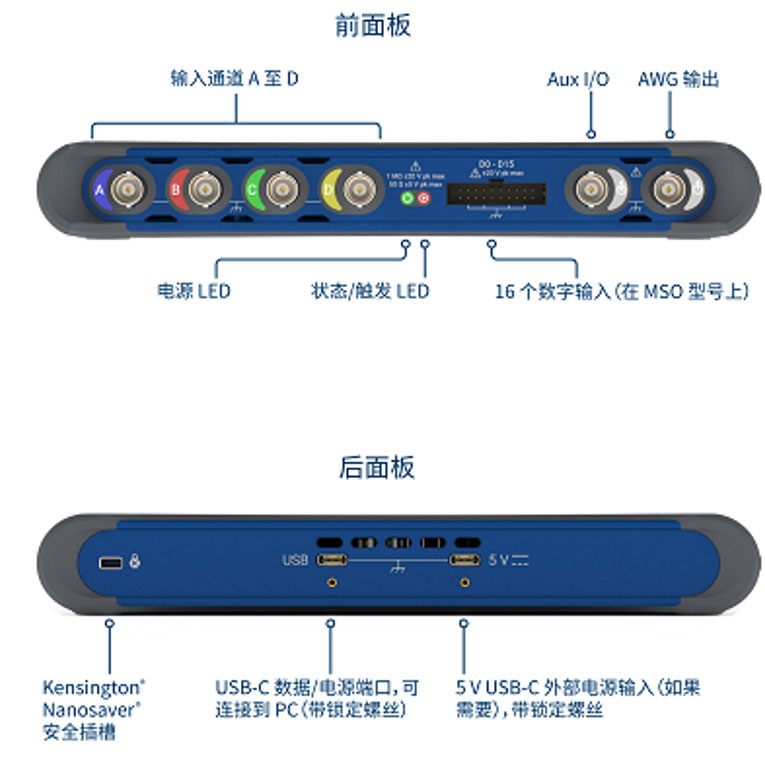

　　PicoScope3000E系列输入、输出和指示灯

　　通道轨迹颜色指示灯

　　当您对屏幕上显示的轨迹颜色进行自定义时，每个BNC输入通道旁边的颜色指示灯会自动随之变化一 帮助进行通道识别以实现无错波形解读。

　　SuperSpeed"USB-C连接

　　icoScope3000E系列设备配备有一个USB-CSuperSpeed连接,可连接到主计算机,从而为波形提供闪电般的保存速度，并通过单根USB-C电缆为示波器提供电源。为了保持与较老USB标准的兼容性，我们还提供了一根USB-A至USB-C电缆，一个与无法完全满足示波器电源要求的USB端口配合使用的外部电源适配器。

　　PicoSDK"支持以超过300MS/s的速度连续USB流传输到主计算机。

　　USB数据线不但允许高速数据的采集和传输，还可以从现场快速方便地打印、复制、保存和通过电子邮件发送您的数据。

　　信号保真度和质量

　　大部分示波器的制造是为了向下满足价格要求。PicoScopes的制造却是为实现更高规格。细致入微的前台设计与屏蔽可减少噪声、串扰与谐波失真。在PicoScope 3000E 系列中可以看到我们多年的示波器设计经验,它具有提升的带宽平滑度、60 dBcSFDR、低失真度和典型的通道至通道隔离比(全带宪时优于500:1)。这表示相对于其他示波器厂商，我们进行了显著的提升，其他厂商无法满足这些规格，或者通常就完全不对外公布。为了确保精度、高准确度和可重复性，采样数据的所有处理(PioScope 3000E板上或在软件中)均使用最少16位分比事来进行，与正在使用的ADC分比率模式无关。这意味着，当使用数学通道、插值法、滤波或分辨率增强等功能时，您真的可以看到信号中展现的额外细节。我们为自己产品的动态性能感到自豪，因此详细地发布了我们的各项规格。结果很简单:检测电路时，可以信任在屏幕上看到的波形。

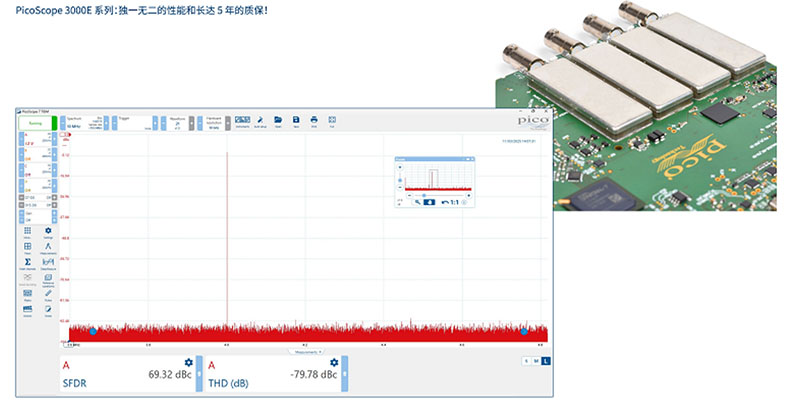

     PicoScope 3000E系列:独一无二的性能和长达5年的质保!

　　用于低电平信号的高分辨率。

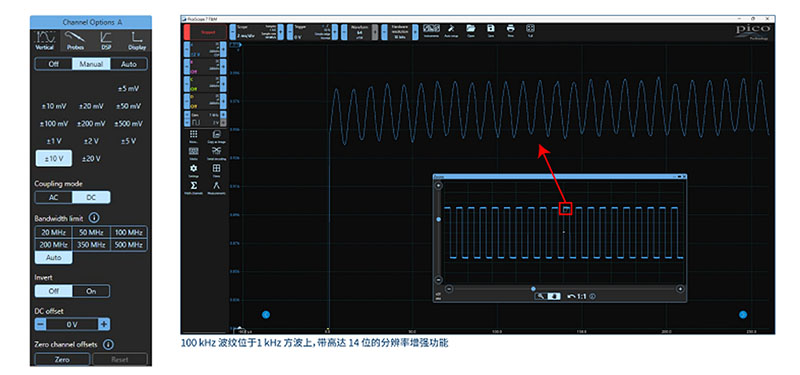

　　史用其8至14位分辨率(使用分辨丰增强，PlcoScop8 3000E可以高缩放比例显示低电平信号。这样您可以查看和测量餐加在较大直流电或低频丰电压上的噪声和纹波，如图中所示。它显示的是一个100kHz正弦波注入到一个1kHz方波上的情况,使用高达14位的增强分辨率进行查看。虽然波纹出现在大小是其五十倍的信号上，PicScope3000E 的高分辨率和深度内存使您能够进行放大，从而查看和测量每个细节。

　　可以在设备本身硬件带宽滤波的基础上，使用功能强大的软件滤波器(低通、高通和带通)和分辨率增强功能，从而进一步展现信号的组节。PicoScope 3000E系列与其他示波器相比，不但具有更宽广的硬件带宽滤波器组，而且它们也更为高效，因为它们在设备本身内部同时应用了模拟和数字滤波器，对降低噪声进行了优化。

　　硬件和软件滤波器的广泛使用，以及在真10位硬件分辨率基础上的分辨率增强功能，确保您始终可以使用PicoScope3000E 系列来查看信号的每个细节。

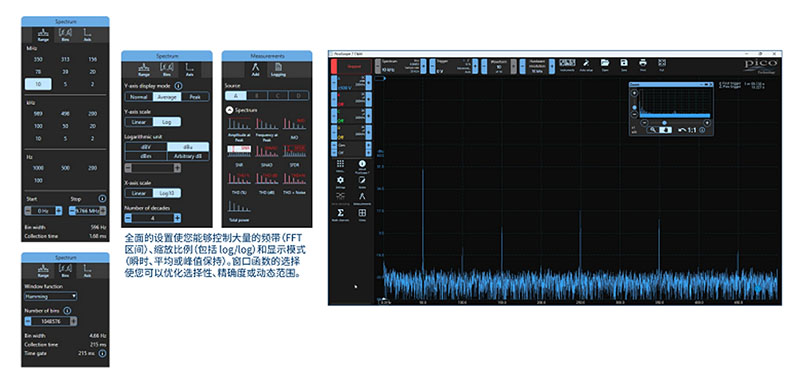

　　FFT频谱分析仪

　　频道视图可绘制振幅针对频率的图形，特别适用于查找信号中的噪声、电扰或失真。PicScoPe中的频遭分析仪是一种快速付里叶变换(FT)美型，它与传统的扫频分析仪不同，可显示信号的频谱、非重复波形。使用高达百万个点,PicoScope的FFT具有出色的频率分辨率和较低的噪声基底。

　　单击按钮后，可显示有源通道的频请图，最高频率可达示波器的带宽。您可以在相同数据示波器视图的旁边显示多个频请视图。可将全面自动频域测量值组(包括THD.THD+N.SNR.SINAD和IMD)添加到显示中。可以将遮罩容限测试应用于频谱，甚至可以一起使用AWG和频谱模式来执行扫频标量网络分析。

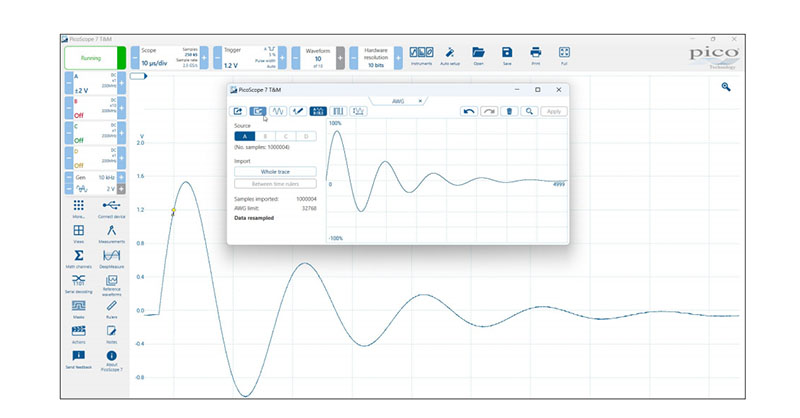

　　任意波形与函数发生器

　　所有PicoScope 300E型号均具有内置函数发生器，覆盖的频率从100uHz至20MHz,除了用于设定电平、偏差与频率的基本控件之外，更为先进的控件可使您扫描一系列频率。当与频谱峰值保持选件组合时，可成为一种用于测试放大器与滤波器响应的强大工具。触发工具可以在满足各种条件(如示波器触发、辅助输入上的触发事件或遮罩容限测试失败等)时输出一个或多个波形周期。所有型号都包含有一个14位200 MS/s任意波形发生器(AWG.。可以使用内置的编辑器创建和编辑AWG波形，从示波器轨迹导入波形，从电子表格加载波形或将波形导出到CSV文件中。
