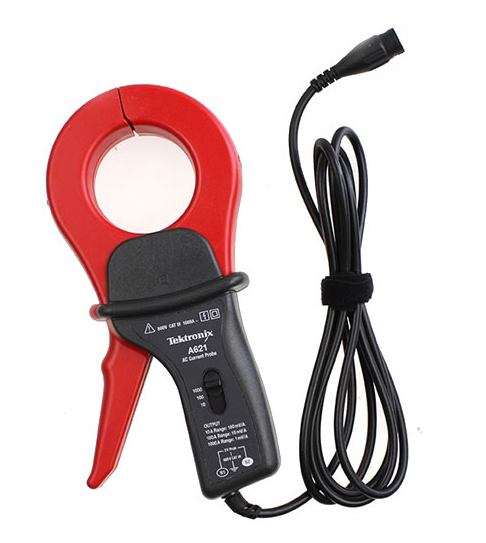

A621电流探头美国泰克Tektronix交流/直流电流夹
种工控式钳子式探头带有一个BNC连接器和一个隐藏的香蕉插头适配器，因此它可以在数字万用表、TekMeter和示波器上使用。A621可以在5Hz到50kHz的频率范围上测量从100mA到2000A的峰值交流电流。
A621电流探头美国泰克Tektronix交流/直流电流夹
特点：
|
特点和优点: |
应用: |
|
A621 2000A交流电流探头／BNC |
A622 100A交流/直流电流探头／BNC |
电流探头
A621·A622·TCPA300·TCPA400·P6021·P6022·CT1·CT2·CT6·TCP202 电流探头:
电流探头测量电子在导线内运动时生成的磁场。在电流探头的量程规范内，导线周围的磁通场被转换成线性电压输出，可以在示波器或其它测量仪器上显示和分析线性电压输出。泰克电流测量系统同时提供了程控和手动AC／DC测量功能，DC至2GHz的带宽、从毫安到20000A的幅度测量功能。
泰克还提供了两种机械探头配置，通过把导线完全绕在探头磁芯上（分芯和实芯）上，可以精确地测量磁通场。分芯探头非常方便，它们可以夹在导线上，而不必断开连接。实芯电流变压器（CT）是为*安装或半*安装而设计的，它们体积小，提供了非常高的频响，可以测量超快速、低振幅电流脉冲和AC信号。
A621泰克交流电流钳头电流探头|泰克A621|泰克电流探头的选型
|
型号 |
电缆长度 |
带宽 |
峰值脉冲电流 |
zui大AC电流RMS |
zui大DC电流 |
超过__后递减 |
电流/显示范围 |
zui大导线直径 |
|
A621 |
1.5m |
5Hz到50kHz |
2000A |
1000A |
无 |
无 |
10A/V |
54mm |
|
A622 |
2m |
DC到100kHz |
100A |
70A |
100A |
无 |
10A/V |
11.8mm |
|
TCPA300 |
无 |
DC到100kHz |
高达700A |
高达354A |
500A |
1.8kHz或20kHz, |
从1mA到200A, |
高达0.83英寸 |
|
TCPA400 |
无 |
DC到100kHz |
高达700A |
高达354A |
500A |
1.8kHz或20kHz, |
从1mA到200A, |
高达0.83英寸 |
|
P6021 |
1.5m |
120Hz到60kHz |
250A |
15A |
0.5A |
0.5MHz |
20mA |
3.8mm |
|
P6022 |
2.75m |
935Hz到120MHz |
100A |
6A |
0.2A |
10MHz |
10mA或100mA |
2.54mm |
|
CT1 |
1.07m |
25MHz到1GHz |
12A |
1.4A |
0.3A |
无 |
2mA（5mV/mA） |
1.78mm |
|
CT2 |
1.07m |
1.2kHz到200MHz |
36A |
7A |
0.3A |
无 |
10mA（1mV/mA） |
1.32mm |
|
CT6 |
1m |
250MHz到2GHz |
6A |
0.7A |
0.2A |
无 |
2mA（5mV/mA） |
0.81mm |
|
TCP202 |
2.2m |
DC到50MHz |
50A |
14A |
15A |
20kHz |
取决于使用的仪器 |
3.8mm |
